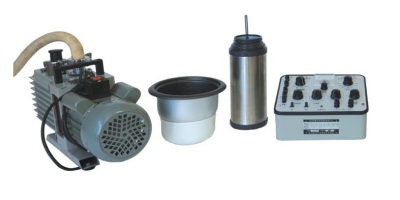

●低温的获得实验是通过降低恒温器内液氮的蒸气压使液氮达到预期的低温状态。通过实验，得
出了液氮蒸气压与温度的关系曲线，并求得二者的拟合方程。该实验拓宽了学生的知识面，提高
其学习兴趣。
●本实验系统由低温容器、机械泵、热水槽、道流电阻电桥、真空压力传感器及金属管组成。
●实验内容
☆用绝热减压汽化法获得77K~60K（-196℃-213℃)左右的温度。
☆用铂电阻温度计测最低温的一般方法。
☆掌握用惠斯登电桥测量电阻的方法。
●仪器主要配置及技术参数
☆获得低温;77K~60K(-196℃-213℃)
☆QJ23惠斯登电桥:1Ω-9999000Ω精度0.2级
☆加热器:300W 220V;真空泵抽速:极限真空度≤5x10-3毛。

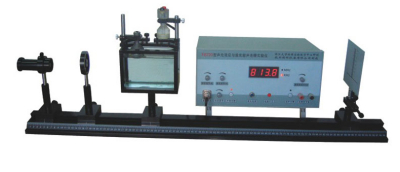

●本仪器用于测量液晶样品光电开关特性曲线，求样品阈值电压和饱和电压，对比度，陡度等液晶
的视角。不同视角对比度。测量电光效应主要参数及研究液晶的其它物理特性。另配数字存储示波器，测得晶体样品的电光响应曲线，求得液晶样品的响应时间。
●仪器主要配置及技术参数
☆半导体激光器：输出650nm红光;
☆方波电压:0-10V(有效值)连续可调;频率500Hz;
☆光具座及光学系统组成

●晶体在电场作用下会改变其各向异性性质，效应与所加电场强度的一次方成正比。称普克尔斯效应，又称为一次电光效应。
●主要实验内容
☆观察晶体的会聚偏振干涉图样和电光效应现象
☆测定铌酸锂晶体的透过率曲线(即T~U曲线），再算出电光系数Y22;
☆晶体半波电压的测量;
●仪器主要配置及技术参数
☆光学导轧:800mm，高压电源:0~1000V连续可调

●本实验装置用大功率超声波激励液体介质，使液体一定深度内形成驻波涟，尤如一个相位光栅，
当激光光束通过有超声波的介质后，就会产生衍射现象。激光声场光栅和超声光栅可以根据光栅
方程，对超声波在液体介质中的传波特性进行定量测量。
☆信号源分二路输出:频率连续可调:
(1)观察声场光栅;传感器共振频率800KHz左右
(2)观察超声光栅;传感器共振频率10MHx左右
☆超声波功率:50W;，仪器配大功率信号源。
☆激光器功率:5mW，使用寿命≥7000h;激光波长：650nm；
☆光具座长度:1000mm;扩束镜焦距:f=20mm;
☆带毫米刻度光屏附二维调节支架;光学玻璃水槽: 150x100x55mm。

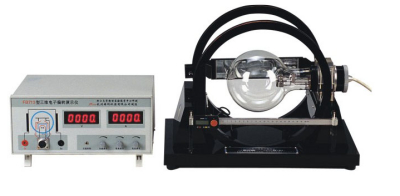

●威尔尼氏管发射的电子束在亥姆霍兹线圈均匀磁场力的作用下，发生偏转，其运动轨迹分别为
直线、弧线、封闭圆或螺旋线，定性展示洛楞茨力对电荷的作用，定量测定电子的荷质比。
☆威尔尼氏管:真空气压10-1Pa，灯丝电压6.3V;调制电压0~-15V(内置);
☆亥姆霍兹线圈：内径Φ300mm;外径：Φ320mm;有效半怪:R=58mm，线圈匝数:N=130T;
☆加速电压:0-250V、励磁电流:I=0-3.5A数显连续可调;
☆测量电子轨迹的曲率半怪;实验螺旋圈≥4圈;电子荷质比测量误差优于5%。

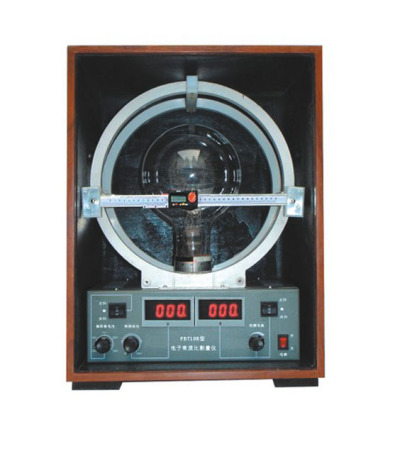

●仪器采用亥姆霍兹线圈产生的磁场，控制洛仑兹力管中电子的运动，测定电子比荷的。由洛仑兹
力管（又称威尔尼管)、亥姆霍兹线圈、供电电源和读数标尺等部分组成，整个安装在木制暗箱内，便于观奈、测量、携带和贮存。
●主要实验内容
☆观察电子束在电场作用下的偏转。
☆观察运动电荷在磁场中受洛仑兹力作用后的运动规律，加深对此的理解。
☆测定电子的比荷。
●主要技术参数
☆洛仑兹力管直径153cm，充惰性气体，转动角度≥180o，有刻度指示;
☆亥姆霍兹线圈:等效半径0.14m，单个线圈140匝;电流0-2A连续可调;
☆偏转电压50-250V、阳极电压0-250V连续可调;
☆电子荷质比测量误差优于5%

☆观察电子束在磁场中的运动轨迹。
☆计算电子的荷质比。
☆高度稳定的可拆卸亥姆霍兹线圈;明亮的、高度集中的光束。
☆消除了一般实验中电子在磁场中运动的视差。
☆发光标尺，反光镜;可旋转的汤姆逊管。
☆威尔尼氏管:真空气压10-1Pa，灯丝电压6.3V.
☆调制电压0-15V(内置)。
☆可调直流(恒压）电源:12V/100V/200V。
☆可调直流(恒流）电源:3.5A/6.3V。

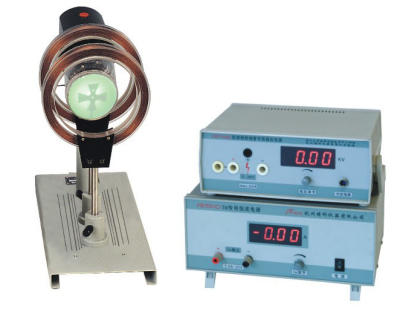

●马尔塔十字管是专门用于演示电子的道线传播性的。电子枪生成发散的电子束，该电子束会把
十字清晰地投影在屏幕上，成为一个放大了的十字像。在一对亥姆霍兹线圈的轴向磁场的作用下，
电子束产生聚焦作用，随着励磁电流的增加，可以观察到十字像边旋转，边缩小，到达最小又逐
渐增大，从而观察到(电磁透镜)的演示效果。
☆阴极(灯丝)加热电压:Uf=6.3V;加热电流If=1.5A:高压:Uo=1.5~5KV;
☆马尔塔十字管真空度:<10-4Pa;直径:D=90mm;电子束长度:26mm;
☆磁场线圈:N=320T，R=62.5mm;
☆仪器配有专用高压电源。

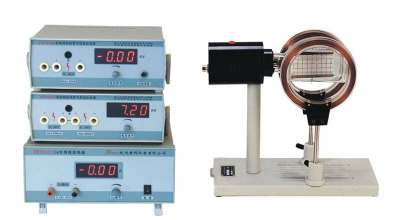

●汤姆逊管阴极发射的电子，在阳极高压的作用下，得到加速，光栏的作用，使电子流形成特有
的、具有一定水平宽度的片状汤姆逊电子射束。该电子射束在行进途中，通过高压平行平板的垂
道电场，在强电场力的作用下，电子射束在垂道方向发生偏转，可以把电子射束在电场力(或磁场
力)作用下运动轨迹展示在荧屏上，既可看到清晰的演示图像，又可以通过荧屏坐标对电子射束的
运动规律作定量测量。 ☆汤姆逊管参数:加热电压:Uf=6.3V；If=1.5A;
☆阳极高压:Ua=1.5=5KV;平行平板最大电压:Umax=10KV;
☆磁场线圈:N=320T，R=79mm;
☆荧屏尺寸:宽90mmx高50mm;
☆仪器配有专用高压电源。

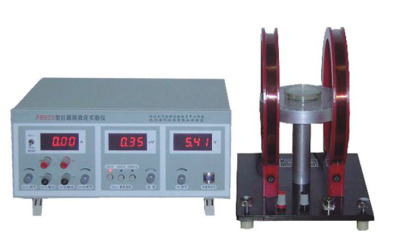

☆了解巨磁阻效应的原理，学习巨磁阻传感器的定标方法，用巨磁阻传感器测量弱磁场;
☆测定巨磁阻传感器敏感轴与被测磁场之间的夹角与传感器灵敏度的关系;
☆测定巨磁阻传感器灵敏度与工作电压的关系;
☆用巨磁阻传感器测量通电导线的电流强度;
☆巨磁阻传感器:线性范围0.15mT-1.05mT，饱和磁场1.5mT;
☆灵敏度30mV/(V.mT)~42mT/(V-mT);
☆传感器电源:DC1.5V~12V连续可调;
☆亥姆霍兹线圈:单只线圈匝数N=200匝，内径R=10cm。
