●温度传感器的特性测量是大学物理热学实验和电磁学实验中的一个基本内容，本实验仪器采
用PID智能温控器控温，测量AD590，PTC，NTC等温度传感器的特性，设计并组装数字式温
度计。

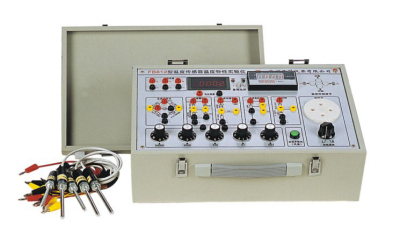

☆用直流电桥法测置PT100测量铂电阻的温度特性。
☆用恒电流法测量NTC热敏电阻的温度特性。
☆电流型集成温度传感器(AD590)温度特性的测试。
☆电压型集成温度传感器(LM35)温度特性的测试。
☆PN结温度传感器温度特性的测试。
☆电阻箱:十进式五组(1000+100+10+1+0.1)Ω，精度±0.1级
☆稳压电源:0-5V，连续可调;恒流源:1.000mA;
☆数字电压表：0~1.9999V，0~19.999V。

●仪器设有恒流源、道流电桥、数字电压表，PID智能温控器控制加热井、致冷井(可同时插四个温
度传感器)，可用不同手段测量PT100，PN结，NTC，AD590，LM35等温度特性。致冷井用半导
体致治的方法，使实验温度下限延伸到摄氏零度，克服了一般仪器测试温度局限于环境温度以上
的缺陷。

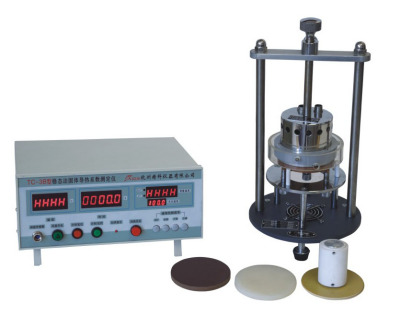

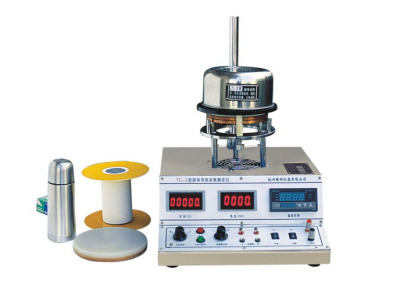

●本实验仪采用稳态法测定不良导体、金属、空气等多种材料的导热系数。加热器采用隔离变压器，
低压安全加热。
☆PID温度控制加热温度，控温精度±1℃，分辨率:0.1℃;
☆散热铜板:半径：65mm、厚度:7.6mm、质量:880g;
☆设置有接口，可采用电位差计对热电偶定标;
☆计时范围:0-9999.9s，分辨率0.1s:
☆温差电动势测量:20mV三位半数字电压表;
☆用冰水混合物作为热电偶自由端零度基准;
☆测试材料:硬铝、硅橡胶、胶木板、空气(配标准塞尺)等。

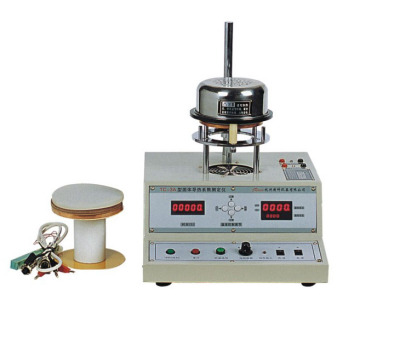

本实验仪采用稳态法测定不良导体、金属、空气等多种材料的导热系数。加热器采用隔离变压器，
低压安全加热。
☆PID温度控制加热温度，控温精度±1℃，分辨率：0.1℃
☆散热铜板:半径:65mm、厚度:7.6mm,质量:880g;
☆计时范围:0-9999.9s，分辨率0.1s:
☆采用铂电阻传感器PT-100测定加热盘和散热盘温度，LED温度道接读数，提高了测试精度;(可根
据用户要求，把铂电阻改为热电偶测温并增加自动冰点补偿电路)。
☆测试材料:硬铝、硅橡胶、胶木板、空气(配标准塞尺)等。

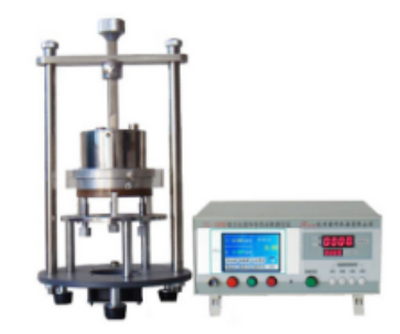

●本实验仪采用稳态法测定不良导体、金属、空气等多种材料的导热系数。加热器采用隔离变压
器，低压安全加热。
●主要特点与技术参数
☆把控温仪与测试架分离，更有利于安全、方便地进行实验操作;
☆PID温度控制加热温度，控温精度±1℃，分辨率：0.1℃;
☆控制温度与温度测试分别用二只仪表显示，互相不影响;
☆计时范围：0~9999.9s，分辨率0.1s;
☆采用铂电阻传感器PT-100测定加热盘和散热盘温度，LED温度直接读数，提高了测试精度;(可
根据用户要求，把铂电阻改为热电偶测温并增加自动冰点补偿电路)

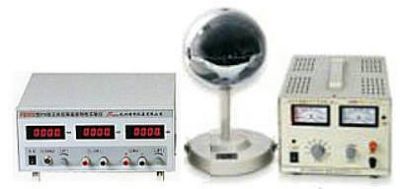

●导热系数是表征物质热传导性质的物理量。材料结构的变化与所含杂质等因素都会对导热系数
产生明显的影响，因此，材料的导热系数常常需要通过实验来具体测定。测量导热系数的方法
比较多，本实验采用稳态法进行测量。圆球法测粒状材料的导热系数是基于等厚度球状壁的一
维稳态导热过程，它适用于测量粒状松散材料的导热系数。

一、概述：根据牛顿冷却定律，用冷却法测定金属的比热容是量热学常用方法之一。若已知标准
样品在不同温度的比热容，通过作冷却曲线可测量各种金属在不同温度时的比热容。
二、主要实验内容
1、通过实验了解金属的冷却速率和和它与环境之间温差关系及用冷却法进行金属的比热容测量
的实验条件。
2、测定固体的比热容。
三、主要技术参数
1、加热炉：PID控温，温度设定范围：室温～120℃，分辨率：0.1℃；
2、采用PT100传感器测量量热器温度，测温范围0-200℃，温度显示分辨率0.1℃；
3、搅拌器：采用电机自动搅拌，供电电压12V；
4、量热器外筒为不锈钢，内筒为铝质材料；
5、本实验装置测量水当量约2.95g；
6、不锈钢钢珠重量大约：250g左右。
7、 采用冰水混合物作为热电偶零度基准；
8、 加热器采用隔离变压器，低压安全加热。

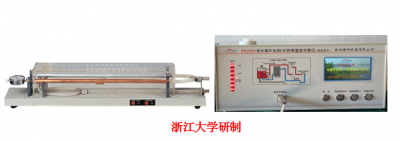

采用PID控制加热温度，以循环热水作为金属管的加热介质，用二个铂电阻PT100温度传感器分别
测量铜管和铝管的实时温度，金属管伴随温度热胀冷缩的微小增量，用最小刻度为0.001mm的千
分表测定，从而确定该金属管的线膨胀系数（伸长量）。

●本实验仪采用稳态比对法测量多种材料的导热系数测定不良导体、良导体（金属）、空气等多种
材料的导热系数。
●主要技术特点与技术参数：
☆实验仪采用开放式、分离式设计，把测试架与测试实验仪分离，更有利于安全、方便地进行实
验操作；测试架采用龙门架式升降装置，带固定及锁紧装置。
☆采用PID温度控制加热温度，测量温度范围：室温～110℃，控温精度±0.1℃；加热电压采用低
于36V的隔离电压加热电源，低压加热安全可靠。
☆PID智能温度控制参数
