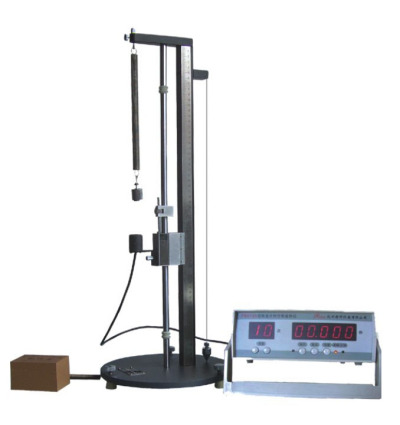

本装置可掌握弹簧振子作简谐运动的规律及熟悉明克定律学习振动周期的测量方法。
实验内容
☆验证胡克定律，测量弹簧劲度系数，并观察弹簧的线径和直径，对弹簧劲度系数的影响;
☆研究弹簧振动作简谐振动的特性测量简谐振动的周期，用理论公式计算弹簧劲度系数对一种方
法的测量结果进行比较;
☆用集成霍耳开关准确测量弹簧振子的振动周期;

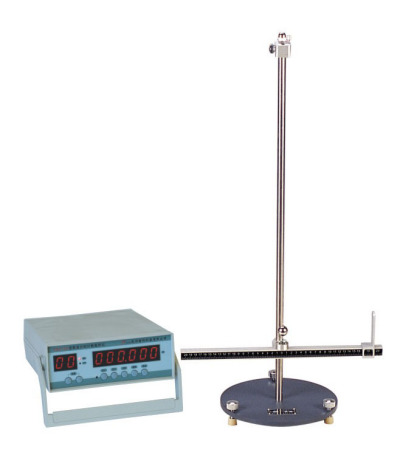

●用于单摆和组合式单摆运动规律的研究，了解单摆振动周期与摆长的关系，掌握用单摆测定本
地区的重力加速度。在光电计时条件下，研究单摆在大摆角状态时的运动规律。
☆钢质底座，不锈钢支架总高度:80cm;摆角范围:0-150o。
☆单片计时装置（配光电传感器):周期数设1-99次;计时范围:0~100s，分辨率:0.01s;
☆装有水准器调整水平状态;
☆设有组合式单摆阻挡棒，可做组合单摆特性研究实验。

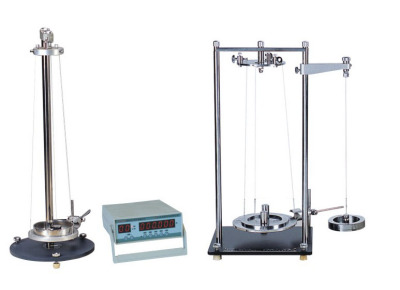

用三线摆法测定刚体的转动惯量，用一对圆柱体加在下盘的对称位置，验证转动惯量的平行轴定理。
☆摆动角度：5o-15o。
☆用光电门计时装置，计时次数0-99次可随意设置;
☆计时范围:0~100s，精度1ms，LED显示，读数清晰;
☆上下盘均装有水准器监视水平状况;
☆扭摆钢丝直径:d=0.5mm;扭摆圆环质量;M=550g(左右);
☆仪器由支架和毫秒计时、计数器组成;
☆FB210(单杆式):不锈钢立杆，上、下圆盘均用铝合金材料;
☆FB210(龙门架式):机架、上、下圆盘等均用钢质材料;
☆FB210A三线摆法(扭摆)组合:把三线摆和扭摆组合在一起，提供两种实验方法。

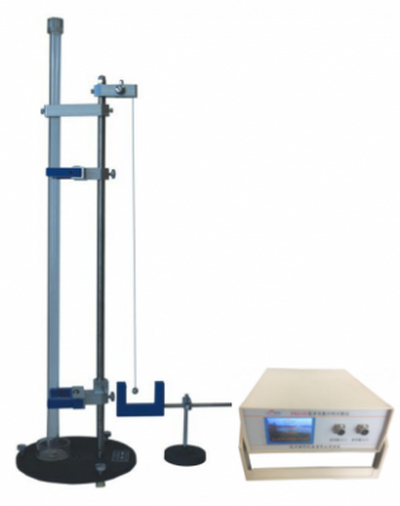

一、主要实验内容
1、了解并掌握用单摆测定本地区的重力加速度；
2、学习用光电计时仪测定单摆的振动周期；
3、了解用自由落体法测量重力加速度的基本原理与方法；
4、初步分析实验误差的主要来源,采用合理的实验方法；
5、掌握用作图法和最小二乘法处理实验数据.
二、主要技术参数
1、仪器组成由:实验测试支架、2个光电门、毫秒计时计数器、钢珠等组成。
2、单摆长1000mm（可任意调节），摆球直径18mm。自由落体行程:1000mm,直径（内径）10mm；
3、毫秒计时计数器：包含2个信号传感器接口和1个DC9V电磁铁电源输出接口。含周期测量、计
时秒表、脉宽测量以及自由落体等功能。
4、毫秒计时计数器：周期测量测量范围：1μs～999,999,999μs，分辨率1μs，计数范围0～999次
可任意设定存储查询，采用高灵敏度光电门。
5、采用480X272液晶显示器，功能按键菜单切换，带数据存储和查询功能。
6、秒表功能测试范围：0～999,999ms；分辨率：0.001ms
7、自由落体测试范围：0～999,999,999μs，含：单（双）光电门测试。

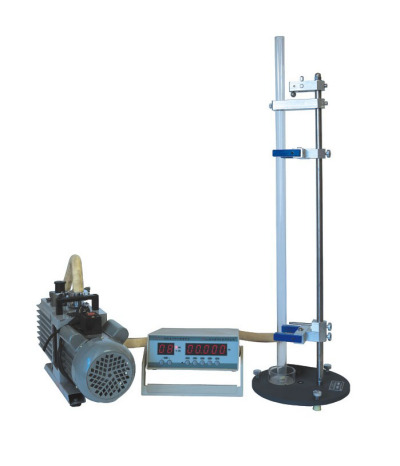

在真空状态下测量重力加速度，不同质量物体下落速度的测量，研究改变真空度与下落速度的关系。
☆真空泵电速1L/s，单相220V/50Hz，真空MPa表测量真空度
☆实验真空管：1000mm;
☆高速光电门：距离可调;
☆磁铁/电磁铁二种方法调控物体;
☆计时计数器;六位LED数字显示，计时9999.99ms;
☆计数0~30次内任意设定，可查询、存储、计时。

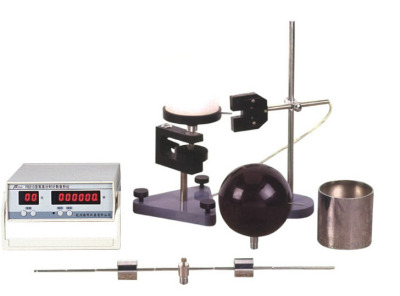

采用扭摆法测定刚体的转动惯量，通过对不同刚体的实验，研究刚体的转动与其质量大小质量
分布和转轴位量的变化规律，验证平行轴定理。
☆测定仪器的扭摆常数；
☆测定塑料圆柱、金属圆筒、球状体及金属杆的转动惯量；
☆变化金属杆上的滑块位置，验证转动惯量平行轴定理。
☆实验样品：塑料圆柱二个、金属圆筒一个、尼龙球一个与金属细杆一个；
☆实验相对误差：≤5%。

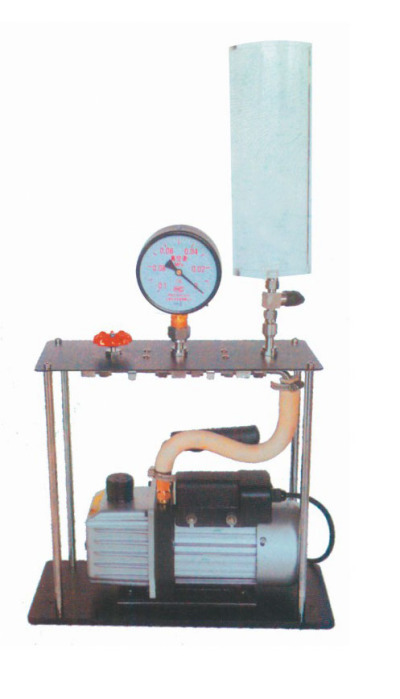

●气体普适常数是热力学中的一个重要常数，而气体密度是分子物理学中一个重要物理量。本实验
利用抽真空法能够较方便地把这两个待测量测出来。本仪器具有体积小、重量合适、调节方便、
装置牢靠等优点，实验数据稳定可靠，达到基础物理实验的要求。
实验内容
☆用抽真空法测量环境空气的密度，并换算成干燥空气在标准状态下的数值，与标准状态下的理
论值比较。
☆由理想气体状态方程出发，推导出变压强下气体普适常数的表达式，利用逐次降压的方法测
总质量的关系并作图，由直线拟合求得气体普适常数，与理论值比较。
主要技术参数
☆单相型旋片式真空泵 抽气速率1L/s 极限真空6Pa，转速1400转/分，功率180W。

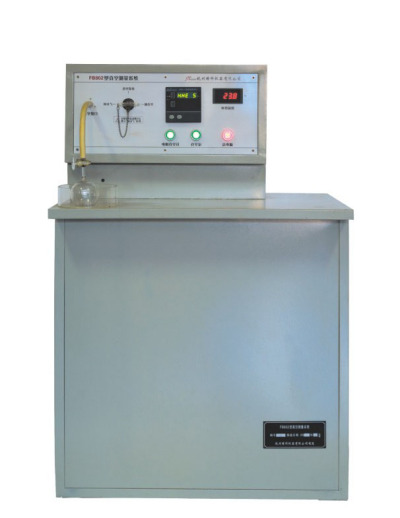

主要技术参数
☆真空泵：系双级高速直联结构旋片真空泵。抽气速率:1升/秒，极限真空:6x10-2Pa。
☆三通阀门:控制真空测量系统工作时的抽气、放气。
☆电阻真空计:数显抽气真空度，显示单位:Pa.
☆仪器测量范:1.0x105Pa~1.0x10-1Pa(三档自动切换);
☆有效控制范围：5.0x105Pa~5.0x10-1Pa，测量精度:0.5Pa。
☆五位数字式显示，采用0.8寸LED显示。
☆输出模式：继电器触点通、断输出、每一组输出为对常闭和一对常开。

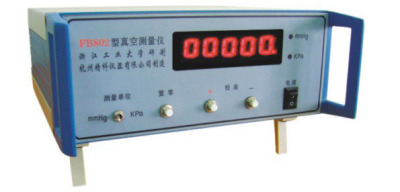

电阻真空计用于测量真空系统真空度。
☆测量范围：1.06x102 ~1.06x10-2KPa（五为数显）
☆测量精度：±10Pa
☆单位切换：mmHg→Kpa

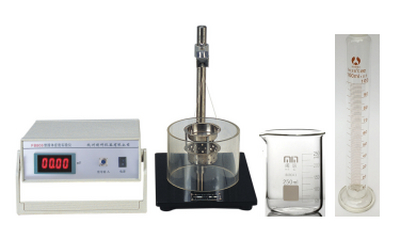

主要技术参数：
☆显示仪器：六位数显毫伏表；最大量程500.000mV，最小分辨率0.001mV。
☆硅压阻力敏传感器：受力量程：0～4.9N；灵敏度：约100.000mV/N（用标准砝码定标）；非
线性误差：≤0.2%；工作电压：直流5V。
☆定标用砝码：砝码盘及10.00g标准砝码10只，精度0.1%。
☆150ml烧杯一个；100ml量筒一个。
☆待测固体样品：铜，铝，不锈钢和有机玻璃。
☆本仪器测量固体和液体的密度实验相对误差：≤5%。
☆可另配游标卡尺、天平、温度计进行密度验证。
