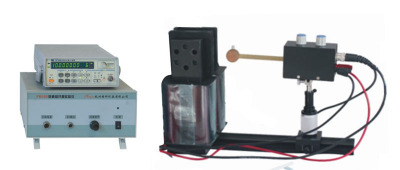

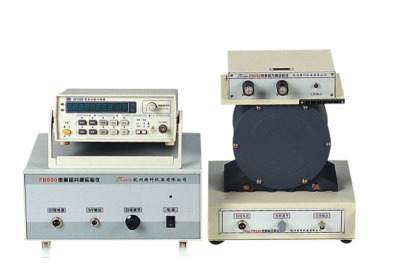

●本实验对水和聚四氟乙烯二种样品进行测量，用示波器观察核磁共振现象及典型的共振吸收波
形，侧量出不同样品对应的共振频率，计算g因子和核磁矩值。
☆永久磁体：磁场强度大于U.5T，中心磁场均匀度优于10-5;
☆射频振荡频率:15-25MHz可调;
☆共振信号幅度:氢核≥100mv氟核≥10mV;
☆扫场线圈:L=35mH，R=6Ω，扫场频率:f=5OHz;
☆探头:渗有硫酸铜的水样品和固体聚四氟乙烯样品，水样品用玻璃烧结封口，长期使用不会干涸。

●主要实验内容
☆观察液体样品中氢核和固体样品中氟核的核磁共振现象。
☆计算氢核和氟核的g因子。
●仪器主要特点
☆可调的匀强磁场:对称的两组螟丝，可以调节磁隙的平行度，这样就可以获得很高的匀强磁场。
☆二维可调探测器:探测支架和升降调节架可以调节探测器的样品在磁场中的位置。
☆可更换探测样品:简单快捷地放置测试样品，更换样品时也不需贾更换其他的实验组件。
☆清晰的共振信号:示波器显示的共振信号清晰明确。
●仪器主要配置及技术参数
☆U型磁场线圈，5A，1000匝，含扫场线圈，1A，220匝
☆可调直流(恒流)电源，3.5A/6.3V;
☆导轨长300mm;升降调节架可调范围25mm;
☆核磁共振实验仪含样品，氢，氟-原子核。

●仪器由光电检测装置和测定仪主机两部分组成。光电检测装置包括：光电管、滤色片、光阑、
高压汞灯及电源、导轨等组成，通过测量不同波长的光照射光电管阴极所产生的截止电压，可
以测定普朗克常数，验证爱因期坦光电效应方程。

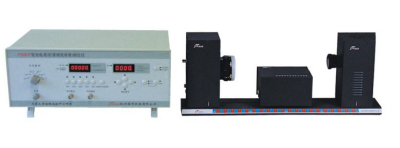

●测定仪由光电检测装置和智能测定仪主机两部分组成。光电检测装置包括:光电管暗箱，高压汞
灯灯箱:高压汞灯电源和导轨等。智能测定仪主要包含微电流放大器和扫描电压发生器两大部份组
成的整体仪器。
●功能特点
☆测定仪工作方式:手动测试和自动扫描测试两种。
☆具有观察测试曲线动态过程的功能;在示波器上观察到测试的5条动态曲线。
☆测定仪提供了5个独立的测试数据存贮区，同时还提供了测试数据查询的功能。
☆仪器功能键采用轻触式按键，按键采用进口的欧姆龙元件，耐用可靠。

●本实验仪与改进型光电效应测定仪配套使用，包舍了FB807A/1全部功能。
●主要功能特点
☆可手动和自动工作。自动方式分为:截止电压测试、伏安特性测试。
☆自动电压扫描、采集数据、自动描绘A-V曲线及V-u直线、可手动和自动计算截止电压和斜率K
以及h值和相对误差、支持屏幕打印和数据存盘。
☆电脑操作界面带电压表盘，曲线可以放大或缩小，数据点可以直接鼠标点击查询和从数据表格
中查询。可同时连4台电脑(在采用串口通讯时)，按分时方式进行数据采集。

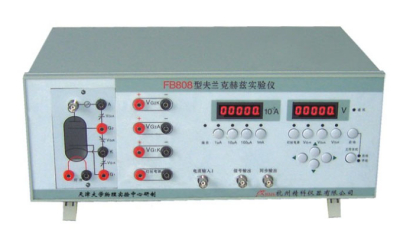

●本仪器由夫兰克-赫兹管、工作电源及扫描电源、微电流测量仪三部份组成。用于测量氩原子的
激发电位;观其特殊的伏安特性现象;研究原子能级的量子特性。示波器动态显示实验曲线形成过程，
不损失谱峰数。直观生动地展现了物理过程。
☆微电流放大器:10-6 10-9A，共分四档。
☆氩气管;管子结构:4极;不需加热。
☆示波器动态显示实验曲线，谱峰数:≥6,
☆FB808A普通型:手动、半自动扫描。
☆FB808智能型:手动、半自动、自动扫描(快速、慢速)多种实验方式。
☆FB808B微机型:通过USB口与电脑相连，在电脑上观测谱峰曲线，并自动计算测量结果，还可对
数据进行存取，以及进行屏幕打印和数据库操作。

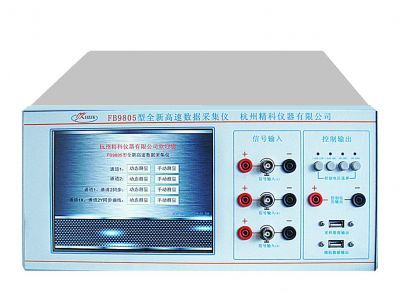

●全新测试分析软件
硬件设置/数据统计/校淮/计算器/信号发生器/光电门计时设置，为每个传感器设置采样率，记
录，回放，手动采样，删除数据，点击和拖曳显示页面，图表，示波器，FFT数字表，表格，文
字，图形，视频可单独定制每个页面的执行任务。
☆二路模拟通道输入，电压输入范围±2.5V
☆二路数字通道输入:TTL电平
☆二路模拟输人采样频率可选，最高采样率100KHZ
☆AD转换16位，采用USB2.0全速12M接口通风
☆一路D/A(8位)转换输出，范围0~1.778V由计算机控制输出，输人量程可以自动切换，也可手
动选择量程
☆二路信号可以合成.合成方式80o、90o、180o可选。

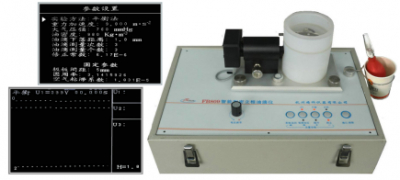

一、主要实验内容
1、验证电荷的不连续性，测定基本电荷的大小；
2、学会对仪器的调整、油滴的选定、跟踪、测量以及数据的处理。
二、主要技术特点
1、采用CCD成像系统观察油滴；
2、监视器分度值采用电子分划板；
3、监视器上能显示实验电压、计时时间并能自动进行数据处理。
三、主要技术参数
1、平衡电压：0～500V可调，提升电压200～300V可调，电压准确度：±1V；
2、CCD显微镜系统放大倍数：大约70倍左右，电子格线分度值：0.02mm/格；
3、监视器：12寸液晶显示器，分辨率1280×800；
4、计时范围：99.99s、计时误差：±0.01s；
5、平行极板间距离（5.00 ± 0.01）mm；
6、测试按键均采用数字电子开关，提高使用寿命；
7、实验相对误差 ≤3%；
8、能在监视器上自动进行实验数据处理和实验结果显示。

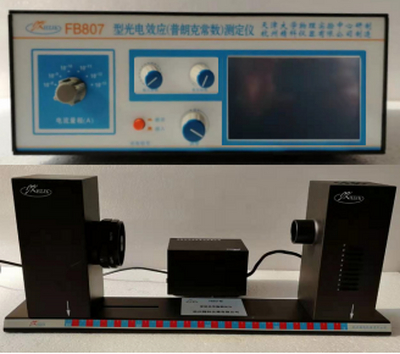

●该实验仪采用7英吋高品质彩色触摸显示屏显示；整套仪器由触摸显示屏显示光电效应（普朗
克常数）测定仪、光电管暗箱、光电管，滤色片，光阑，高压汞灯及电源、导轨等组成；用于
了解光的量子性，光电效应的规律，加强对光的量子性的理解；测量截止电压及光电管的伏安
特性曲线；验证爱因斯坦方程，并测定普朗克常数h值。

主要技术参数：

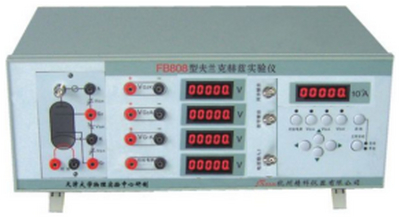

☆夫兰克-赫兹管：氩管，带可视性窗口，管子结构：4极；不需加热，寿命≥3000hrs。
☆夫兰克赫兹管各脚均引出到面板上，方便进行开放式测量；
☆显示谱波峰≥6 个；
☆灯丝电压：DC 0～6.300V；拒斥电压： DC 0～12.00V；
☆第一栅压： DC 0～6.00V；第二栅压： DC 0～100.0V（自动扫描／手动）；
☆四组电压均独立显示，采用数字电位器和按键配合调节电压；
☆第二栅压可以设置为 0.1V、0.2V 或 0.5V 步进；其它三组参数量程内任意可设，参数设定后自
动保存，带掉电保护功能；
☆微电流测量采用高稳定性 I/V 变换器，测量范围 0.001nA～1999nA，三位半数显，自动量程切
换；
☆带自动(快速、慢速)和手动相结合的多种实验测试功能；
☆选配：USB微机接口以及电脑软件、光盘；自动控制数据的采集、描绘作图和保存完成相关实验。
