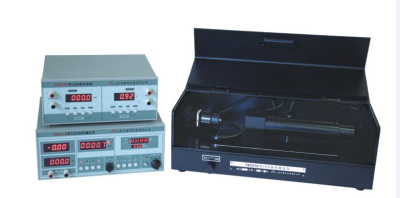

●本实验仪采用数控调节恒流和恒压的电源、有温度和光强及角分布测量等特性测试仪和测试
台组成白光LED特性测量实验仪，能全面测量大功率白光LED的特性。
●主要实验内容
☆了解大功率白光LED的工作原理与光电特性;
☆掌握大功率白光LED发光强度、发光效率及光强分布
●仪器主要配置
☆特性测试仪、数控电源、实验架
☆光强测量:五位数显，四量程自动变换:0-3999.9mcd.0-399.99mcd、0-39999mcd、0-399.99cd;
☆暗箱设计保证在明室中进行实验。

主要技术参数：
☆铝合金光具座75.0cm；分度1mm；滑块支架2个
☆光源：40W功率射灯；暗盒太阳能电池
☆带探测器数字式光功率计，二档量程：0～200mW、0～2mW三位半数显，直流稳压电源输
出3V。
☆电阻箱: 0～99999.9Ω、0.1级
☆测试仪：电压表：2.000V、20.00V两档；电流表：2.000mA、200.0mA两档；0～5V可调直
流电源，带限流输出功能。

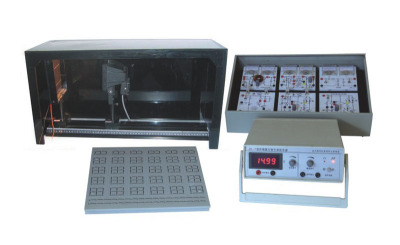

●本实验仪采用九孔万能实验板，电学模块、创新自组设计实验，意在提高学生对太阳能电池的
特性的认识，学习研究太阳能电池的基本光电特性，学会电学与光学的一些重要实验方法及数据
处理方法。可用于高校、中专、职校基础物理实验及设计性、研究性的物理实验，也可用于物理
奥林匹克竞赛培训用。
●主要实验内容
☆无光照时测量二极管在正向偏压时的伏安特性。
☆测量太阳能电池在光照时的输出伏安特性。
☆测量太阳能电池的光照特性。
☆太阳能电池应用电路实验。
☆用光敏管制作、控制应急电路电路。
●仪器主要配置 ☆碘钨灯光源、光具座、滑块及支架、太阳能电池板、专用信号源、黑色有机玻璃
遮光罩、盒式元器件、专用导线等组成。

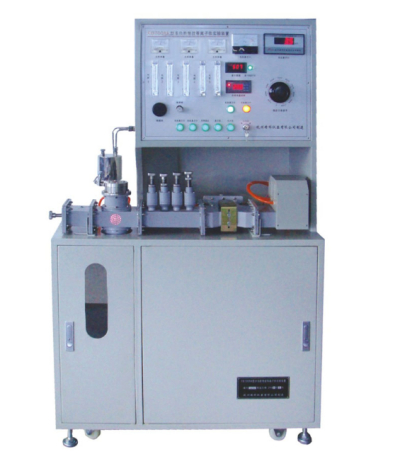

●本实验装置主要由其空系统、微波激励系统、供气系统、基片温控加热系统以及循环水冶却系
统等组成。微波源产生2.45GHz的微波，沿着波导管传输，经环行器、四钉阻抗调配器等装置，
到达谐振腔反应室，气体在微波的激励下，获得很大的能量，在反应室的工作平台处，形成球状
的等离子体。本装置适合高校近代物理、材料物理等专业作为等离子体研究与技术应用方面实验。

●本实验装置由直流高压电源、真空系统、供气系统、辉光放电管、真空镀膜钟罩等部件组成。
●主要实验内容
●可测定探极伏安特性、电子密度、电子温度、电子平均动能、空间电位分布等多种特性参数;了
解真空溅射镀膜的原理及基本方法。
●仪器主要配置及技术参数
☆真空系数:旋片式真空泵，单相220V，抽速4L/s，极限真空:6×10-1Pa。
☆智能数显热偶真空计测量系统，采用二路测量真空溅射镀膜和辉光放电等离子气体样品气压。
气路采用标准高真空接口，溅射镀膜实验和辉光放电等离子通过高真空角膜阀转换
。 ☆直流高压电源:0~2000V连续可调;放电电流0~0.5A可测;
☆辉光放电管阳极端有三个探针，可以用单探极法、双探极法、补偿法等进行测量;
☆工作气压:10~200Pa可调:放电管内Φ40×400mm.

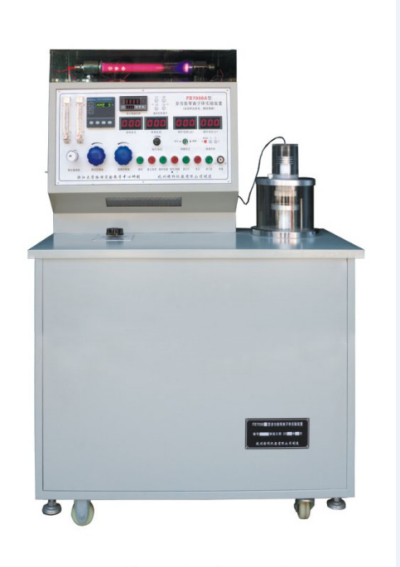

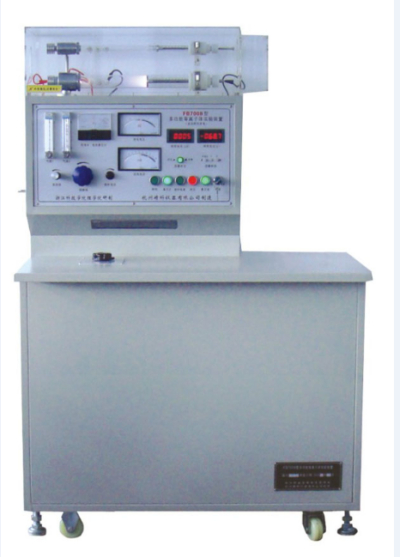

●本实验装置在一般的直流辉光放电等离子体实验仪基础上做了大量的改进与提升，由真空系统、
测量系统、气体放电管、直流高压电源、进气系统等部件组成。
●主要实验内容
☆等离子体电子密度，电子温度，空间电位分布的测量实验。
☆探极法伏安特性的测量。
☆不同规格放电管与电压、电流的关系。
☆气体击穿电压的测定及验证帕邢定律。
☆汤森第一电离系数的测定。
●仪器主要配置及技术参数
☆真空系数:旋片式真空泵，单相220V，抽速4L/s，极限真空:6×10-1Pa。
☆工作电压:0~2000V可调;工作气压:10Pa-200Pa可调;
☆放电管:①内怪Φ37mm，长度400mm.电极可调距离100mm
②内怪Φ22mm，长度400mm
☆电极可调距离100mm;放电电流:0~550mA(可测);
☆二路进气由转子流量计控制。

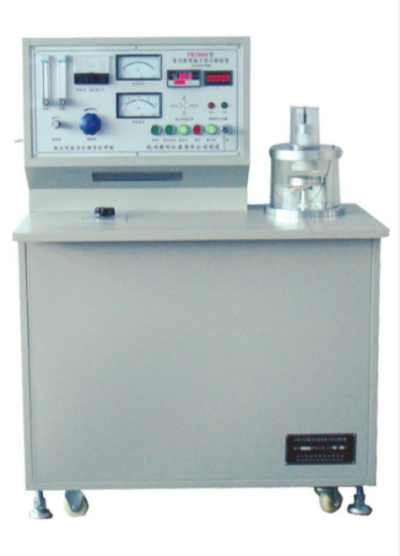

●由真空系统、测量系统、气体放电管、LED冷阴极荧光管、高压电源、水银压强计、进气系统
等组成。
●主要实验内容
☆等离子体电子密度，温度，空间电位分布的测量实验;
☆探极法伏安特性的测量;
☆气体击穿电压的测量，汤森第一电离系数的测定;
☆LED冷阴极荧光管注入不同气体或混合气体、电压、电流的测定
☆LED冷阴极荧光管不同长度，不同直径与电压电流的关系。
●仪器主要配置及技术参数
☆真空系数:旋片式真空泵，单相220V，抽速4L/s，极限真空:6×10-1Pa。
☆工作电压:0-2000V 可调;工作气压:10Pa-200Pa可调;
☆LED冷阴极荧光管:①内径Φ40mm，长度400mm;②内径Φ35mm，长度400mm:
☆放电电流：0~500mA（可测）二路进气由转子流量计控制；

●镀膜原理
●真空溅射离子、电子飞速运动，放电离子飞速轰击机台靶面，溅击大量(银、铜等)介质，原子逐
步沉积到基片衬底表面成膜。
●主要实验内容
☆不同金属材料薄膜制备;
☆利用空阴极放电制备了CU和Ag涂层研究空阴极对薄膜结构;
☆在光学材料上薄膜的制备及特性的测量的影响;
☆研究离子轰击对膜性质的影响。
仪真空系数:旋片式真空泵，单相220V，抽速4L/s，极限真空:6×10-1Pa。
☆工作气压:10~200Pa;
☆工作电压:0~1500V可调
☆工作电流0~200mA可测量
☆基台加热控温系统室温200度;
☆溅射镀膜钟罩直径140mm高度150mm;
☆基台可升降，可调范围:10~50mm。
