●利用双光栅和光波的多普勒效应，把微弱的机械振动和位移量转变为相应的光的拍频信号，最
终转换成电信号用双踪示波器进行观察、测量，是光、机、电结合的综合实验仪器。
☆音叉谐振频率:f=500HZ左右;
☆信号发生器:f=120-950Hz，Step0.1Hz，输出功率P=0-650mW;
☆激光器:入=635nm，0-5mw，连续可调，使用寿命≥7000h;
☆数字频率计:f=1-999.9Hz，±0.1Hz;位移量分辨率:10μs
●本仪器主要是在保留传统的偏振光实验之基础上，发挥计算机处理数据的优势，以人机对话的
形式，增强了数据采集与图形显示的功能，用角度传感器测检偏器角度和硅光电池测光强，数据
输单片计算机处理后画出变化曲线在液晶屏显示。据同一图上不放介质与放上介质两曲线的位相
差，来确定物质的旋光度。还可做偏振光系列实验
●主要实验内容
☆测量偏振光通过固体，液体时的旋光角度，求出旋光率。
☆测量糖溶液的旋光度与液体浓度的关系;
☆测量糖溶液的旋光度与液体长度的关系.
☆偏振光的系列实验：马吕斯定律验证：1/4波片，1/2波片
●仪器主要配置及技术参数
☆光具座:优质铝合金，长65cm，分度1mm(可定制尺寸)。
☆液晶屏显示：240X160，随检偏器的转动，同步显示曲线，给人以动态感觉。

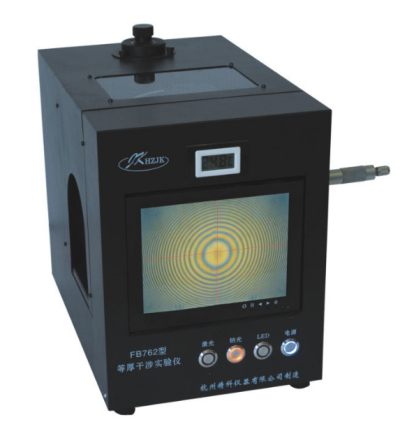

●光的等厚干涉原理在生产实践中具有广泛的应用，它可用于检测透镜的曲率，测量光波波长，
精确地测量徽小长度、厚度和角度，检验物体表面的光洁度、平整度等。
●工作形式:本实验在保留原物理实验形式与内容的基础上，采用现代化的视频技术，应用CCD图
象显示，既可以演示又可以测量，进行测量基本精度0.004mm。优于传统的测微目镜。
●实验内容
☆掌握等厚干涉原理及光束垂道入射有关劈尖和牛顿圈时的干涉计算
☆牛顿环:观察牛顿环的干涉图象 测量凸面的曲率半径
☆劈尖:测量微小量的厚度
☆掌握未知光源的波长测量
仪器主要配置及技术参数
☆显示屏:显示屏大小:8寸，比例4:3;分辨率:320X240; 电源:DC:8-32V，功耗<10W;画质:全自动彩色画质优良。
☆摄象头:类型:CMOS;分辨率:PAL制:625X582，NTSC制:51OX492 工作视角:620:最小照度:1.5 LAX;前后录深:60-70mm。
☆多种光源:半导体激光器、钠光灯、LED。

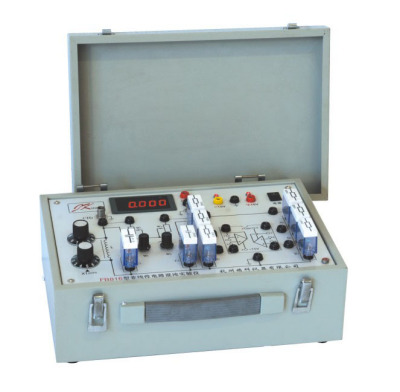

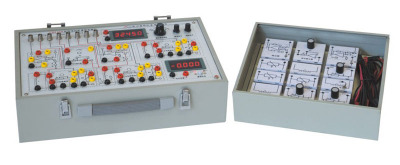

●非线性是自然界普遍存在的现象，最具有代表性是混沌现象。用级联倍周期分岔的方式接近混
沌(LC振荡器产生的波形周期分岔及混沌现象)，以观察非线性的现象，获取一些重要结论。
☆非线性电路中混沌现象;
☆非线性电路振荡周期的分岔与混沌;
☆非线性负阻电路(元件)的伏安特性。
☆四位半数字电压表量程:0~9.999V.分辨率1mv;
●主要实验内容
☆非线性电路中混沌现象的观察:
(1)负阻元件伏安特性的测量;
(2)非线性电阻特性曲线的测量;
(3)有源非线性负阻元件伏安特性的测量。
☆非线性电路振荡周期的分岔与混沌实验:
(1)蔡氏电路;(2)负阻元件的三段曲线。
☆费根鲍姆常数的测量。
☆混沌加解密通讯实验:
(1)利用混沌同步加解密通讯的基本原理;
(2)用混沌掩盖与恢复对模拟信号进行加密通信的方法;
(3)用混沌键控对数字信号进行加解密通信的方法。
●仪器主要技术特点
☆采用最基本的普通物理交流电实验电路，全部组件学生可以自已接，且又直观。
☆集成块与电源都有保护装置，不易损坏。
☆用示波器观测波形周期分岔及混沌现象，图像重复性好，可连续观测几小时。
☆教学内容丰富，装置牢靠，直观性强。

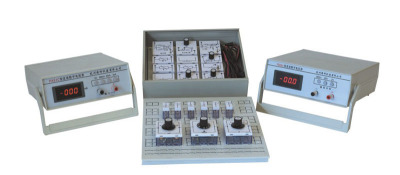

●该产品以九孔万能板为实验基台，各类专用元器件实验模块和透明元件盒为组件，LC振荡源，
RC移相器电路，双运放，四位半数字电压表电流表，电源等模块组成。由学生自行组建电路，
完成相关实验内容，培养学生的动手能力。属综合性、设计性、开放性实验。
●主要技术指标
☆四位半直流数字电压表，四个量程:0~199.99V、0~19.999V、0~1.9999V、0~199.99mv
☆四位半直流数字电流表，四个量程:0~1.9999A、0~199.99mA、0~19.999mA、0~1.9999mA。
☆专用实验电源:输出±15V.

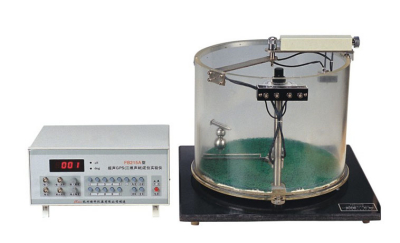

●本仪器利用渡越时间测定距离，用机械装置检测方向角进行定位，运用单片机进行控制，用附
带软件对二组传感器得到的测试数据进行处理，获得被测目标的空间三维坐标。通过示波器能观
察到物体的位移。系统控制:89C51系列单片机;
☆超声频率：1MHz.脉冲间隔20ms;
☆探测距离水平:350mm，垂厦:250mm:
☆测量范围:直径:350mm，深度:250mm;
☆观察方位角:180o。

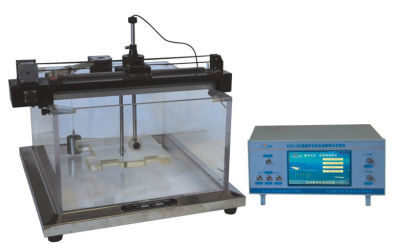

●超声波探测物体的位置是通过测距和测角同时来确定的测距采用超声波渡越时间。超声成像是
换能器间隙发射脉冲超声束，并道线移动，对水中物体表面进行扫描，逐点接收反射回波、处
理、显示形成轮廓线，无须电脑情况下，用仪表自带的七寸彩色液晶屏扫描成像，并可合成显示
物体周边轮廓图像。

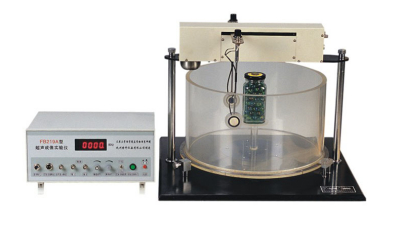

●根据透射式超声成像原理(超声CT系统)，对水中目标进行不同角度的多次扫描，通过计算机接口
对测试过程实施数据采集和数据处理，经断面函数重建，得到被测物体二维的断面参数分布图像。
☆超声信号频率:850KHz，输出电压:6-8V，二只匹配的发射、接收超声传感器;
☆扫描角度:0o-180o，等间距改变角度;扫描程式:微电机自动往复扫描;
☆每次实验最多可储存、处理91组实验数据;
☆仪器配实验软件，USB接口，并带有微型水泵排水装置。

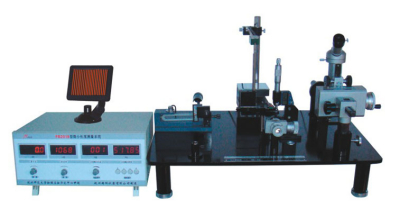

●本实验仪由千分尺、弹簧、压阻力敏传感器、读数显微镜、测微目镜(或高清CCD摄像液晶屏)及
测量仪表等组成；集各种测量微小长度(位移)的物理方法于一体，使学生了解、掌握、比较多种
测量方法。
