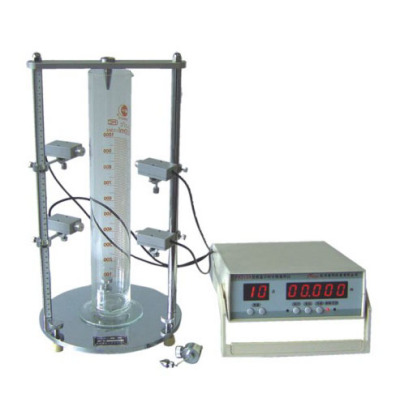

采用激光光电传感器，结合单片机，测定钢球下落液体中的粘滞系数，掌握用激光器、光敏接收
器结合单片机计时的实验方法。
☆激光光电传感器移动量程：40cm，分辨率：1mm；
☆计时器计时范围二档：0～99.999s，精度1ms；0～9.9999s，精度0.1ms；
☆量筒容积：V=1000mL，量筒高度：H=40cm，直径：φ63mm；
☆激光器寿命≥7000h；
☆实验误差：≤3% 。

本实验仪测量方法先进、测量精度高，解决了“落针霍尔法”，“激光落球法”等实验操作难的缺陷。
主要参数

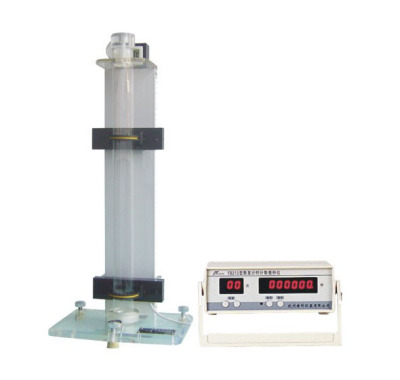

☆利用先进的金属探测法进行测量探测精度高、检测成功率高;
☆探测线圈可调范围;0~300mm;
☆用六位数码管显示计时次数;计时999.999s，精度0.001s ;
☆计时次数可以存储20次数据;数据可以存储、查询、计时和计算;
☆数字温度计测量范围:-10℃~99℃，精度0.1℃

●FB712型金属线膨胀系数测定仪
●本实验仪是由金属线膨胀系数实验装置、落球法变温粘滞系数实验装置与水循环加热PID控温实
验仪三种实验装置组合而成，该组合使加热控温装置功能得到充分利用，低成本扩充了原有实验
内容，有效提高了仪器的性价比

主要技术参数

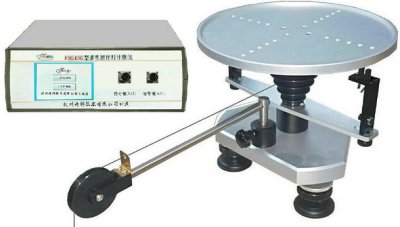

1、仪器由测试架与多功能数显计时计数器组成。
2、测试架：塔轮半径为15，20，25，30mm共4挡；
3、挂钩45g、砝码组合5g、10g和20g各1只；
4、待测样品：圆盘R=100mm，圆环R外=100mm，R内=90mm；圆柱R=15mm，h=25mm；
5、多功能数显计时计数器：采用液晶显示器，菜单界面，带数据存储和查询功能；采用液晶显示
器，菜单界面，功能按键菜单切换，具有计时、计数、数据存储、查询及复位等功能，可保存60组
摆动周期数据或50组瞬时速度数据供查询。含周期、脉宽测量、秒表、自由落体实验、角加速度测
量等功能。
6、自动记录并保存每个挡光时刻，并计算出角加速度，方便数据查询；
7、计时范围：0～999.999999 s,分辨率1μs，计时精度1μs。
8、数显计时计数毫秒仪带计算机软件著作权登记书。

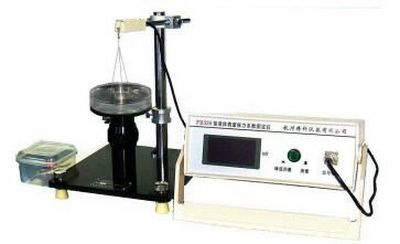

●本实验用硅单晶电阻应变传感器测量液体与金属相接触的表面张力，采用峰值法自动存储液面拉
断瞬间张力（对应的电压）数值，消除人为读数偏差。
●主要技术参数：
☆硅单晶电阻应变力敏传感器：受力量程：0～10g（0～0.098N）；灵敏度：约30mV/g（3.00V/N）
用标准砝码定标；非线性误差：≤0.2%；供电电压：可调直流恒流源 5～12V。
☆显示仪器：读数显示：0～2000.0mV，四位半数字电压表；手动调零；连接方式：5芯航空插头。
☆吊环：铝合金吊环及长、短门形薄金属铝片框；
☆玻璃器皿：直12mm。

●液体表面张力系数测试仪是大学物理实验的基本仪器之一，目前国内教学仪器厂家生产的这类仪
器多为手动丝杆螺母来调节液面的升降，调节过程中不可避免会造成液面的晃动；其配套的肌张力
传感器所受拉力范围在0.098牛（10克）以内，使用过程中很容易损坏；此外，测试环的水平调节
也是一大难点。

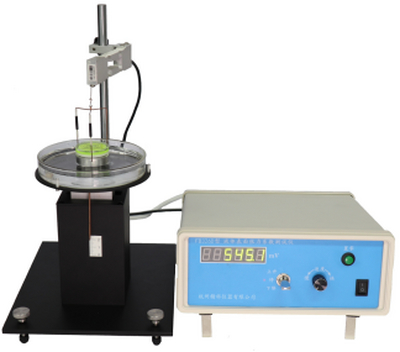

●FB326D型液体表面张力系数测试仪，对传统仪器进行了优化。该仪器采用高稳定性的电动式升降
结构。仪器在工作过程中，液面升降时静止不晃动；配套的拉力传感器所受拉力在0.98牛（100克）
以上，不易损坏；显示数据一键置零；测量数据时的稳定性、重复性和一致性均很好；配备的测试
环具有水平调节功能。仪器性能稳定，操作方便。

一、概述
测量弦线振动时，驻波波长与频率的关系，测量驻波波长与弦线所受张力的关系。
二、可完成的实验项目
☆观察在弦上形成的驻波，并用实验确定弦线振动时驻波波长与张力的关系；
☆在弦线张力不变时，用实验确定弦线振动时驻波波长与振动频率的关系；
☆学习对数作图或最小二乘法进行数据处理。

●该装置活用于光电子信息工程，物理电子仪器等专业的光电类教学实验装置，是进行光敏器件
和光电传感器特性及应用实验的基础设备，是光电子技术的基础实验。

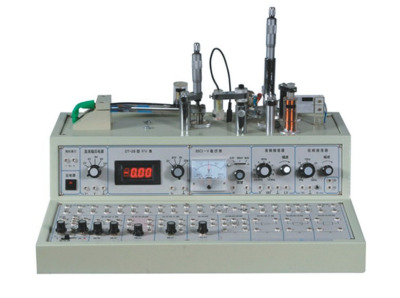

●实验内容
☆应变片性能-单臂电桥
☆应变片、单臂、半桥、全桥比较
☆应变片温度效应及补偿
☆相敏检波器实验
☆热电偶原理及现象
☆移相器实验等40余项实验
●主要传感器
☆电阻应变传感器、热电式(热电偶）传感器、电感式(差动变压器)传感器、电涡流传感器、霍尔
式传感器、磁电式传感器、压力传感器、压电加速度传感器、电容式传感器、光纤式传感器、PN
结温度传感器、热敏式传感器、气敏传感器、湿敏传感器、硅光池(si日光型)传感器、光电式、热
释电红外线传感器（远红外式）。

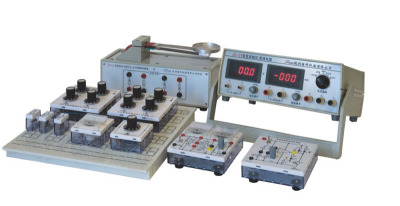

●采用九孔板实验平台;自主设计完成应变片特性测量和电子秤设计。
●实验内容
☆了解金属箔式应变片的应变效应，电桥的工作原理;
☆了解单臂电桥、半桥、全桥的性能，并比较其灵敏度和非线性度
☆学习信号处理电路;
●主要技术参数
☆可调道流电压源:0-12V连续可调，最大电流1A;
☆对称电源:±2V, ±4V、±6V、±8V,±10V、±12V共6组，最大输出电流0.25A
☆对称电源:±15V电压源.最大输出电流0.3A:
☆九孔板实验平台，含差动放大器模块、电位器模块、电阻模块等;
☆电子秤传感器:测量范围500g，内置4组350Ω应变片；砝码20g(6只)。

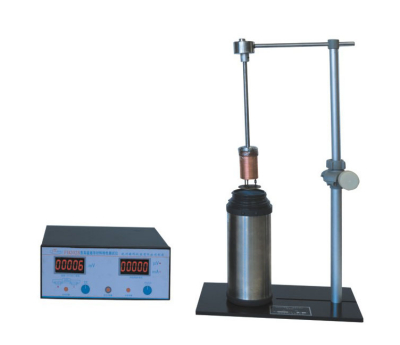

●超导电现象(导体在某一温度下电阻突然变很小或零)被应用于交通、生产、科研等领域，让学生
能用本实验装置观察，体验这一神奇现象，深刻了解高温超导体的物理特性和测试方法以及低温
实验技巧。
●本实验将置于紫铜均热块上的高温超导材料放入小型金属杜瓦瓶中，用罗旋升降装置及液面保持
装置可准确控制均热块入液氮深度和时间，再用四线法和可变恒流源、低噪前砚放大器、铂电阻
温度计等测量电路，用4位半数字电压表精确显示、获取超导体电阻转变曲线等物理特性。
●主要技术指标
☆测试样品:钇钡铜氧超导体
☆超导体Tc;约90K
☆铂电阻温度计测量范围:70K-675K
☆液氮消耗量:≤0.05升/小时
☆数字电压表:4位半，最小分辨率;1μV，积分式
☆恒流源:1mA-35mA，≤0.05%
☆含电脑计算软件。
