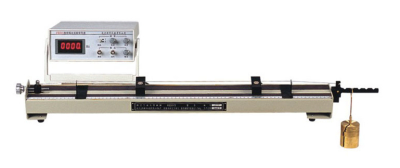

利用电磁感应驱动，使钢质弦线振动，用示波器观察驻波现象，研究弦长、张力、线密度和驱动
频率的函数关系。
☆提供多种不同线密度的钢质弦线;
☆信号源:正弦波频率15-500Hz分二个频段，分辨率0.01 Hz，四位数显
☆输出幅度:0-5Vp-p，输出电流:0-0.5A;
☆弦线最大有效长度:80cm;弦线张力:4.90一49.0N，分十档;
☆波形幅度≥20mV;
☆仪器配专用信号源。

☆最大驱动电压:VP-P=25V，由仪器内部提供。
☆可调频率的数显机械振动源:频率调节范围f=0-300Hz连续可调。
☆实验平台(铝合金型材导规)长:L=1.500m;宽:W=80mm;高:H=40mm。
☆带可移动支架2只，支架底部的中心线对齐，读数时支架可锁紧固定。
☆铜线(漆包线)L=1.5m，线怪Φ=0.35mm。(适用于定量测量)
☆橡皮筋:L=1.5m，线怪Φ=3m。(适合于演示观察)
特点
可根据输出振幅需要，连续调节振动振幅。可调节频率的数显机械振动源由变压器、单片机控制
电磁驱动振动簧片、频率调节按键、振幅调节旋钮组成(顺时针增加幅度)。

实验内容
☆探索和研究毛细管插入液面深度对气泡内压差△P和气泡生成周期T的关系;
☆建立表面张力系数气泡幅频当量法数学模型公式;
☆研究不同物质水溶液的表面张力系数并与水作比较;
☆研究不同物质水溶液浓度的变化与表面张力系数的关系。
☆带USB接口及电脑计算软件

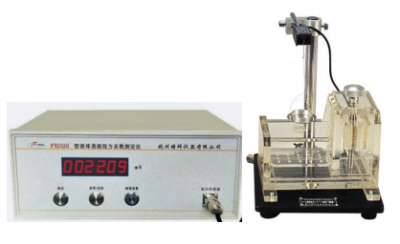

用硅压阻力敏传感器取代焦利氏秤，测量液体与金属接触的表面张力。
仪器特点：
☆仪器部件用有机玻璃和不锈钢制作，长期使用不生锈。采用峰值法自动存储液面拉断瞬间张力
（对应的电压）数值，消除人为读数偏差。
☆仪器采用全新的构思，做成透明的连通器水槽，用螺杆、活塞调节以控制液面高度的平稳。

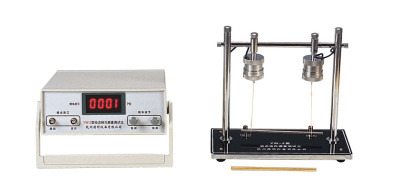

仪器有测试支架、待测棒、专用信号源组成，用动态悬挂法测定不同金属棒的共振频率(示波器
观察)，从而测定该物质材料的杨氏弹性模量。
☆测试样品：黄铜棒、不锈钢棒L-160mm，直径:6mm;试样带有刻度;
☆信号源频率:450-3000Hz:频率调节细度:±0.1Hz。

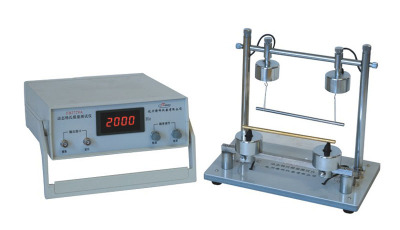

仪器由实验专用信号源，杨氏模量实验支架，被测试样品等三部分组成。用动态悬挂法、支持法
二种形式测定不同金属棒的共振频率(示波器观察)，从而测定该物质材料的杨氏弹性模量。

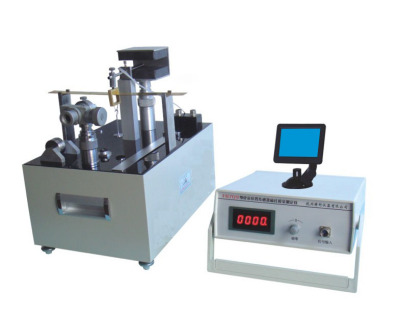

●该实验可以学习和掌握基本长度和微小位移量测量的手段与方法，提高学生的操作技能。该实验
在弯曲法测量固体材料杨氏模量的基础上增加霍耳位置传感器而成的，通过传感器的输出电压与
位移量线性关系的定标和微小位移量的测量，联系科研和生产实际使学生了解和掌握较小位移的
非电量电测新方法。

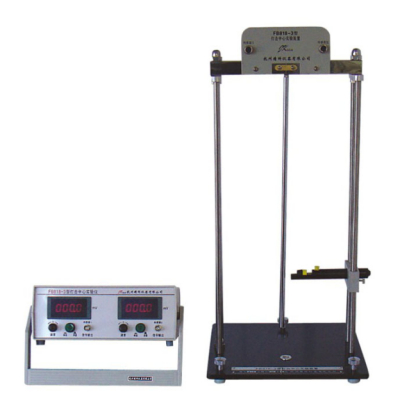

☆了解打击中心的概念;
☆掌握打击中心实验装置的正确使用方法;
☆用实验的方法寻找复摆摆杆的打击中心;
☆验证理论公式的正确性。
☆摆杆长度L=50cm，直径0=1.00cm;
☆打击锤行程:S=2.5cm;
☆测力传感器:100g压阻力敏传感器;
☆显示仪表:两只三位半数字式电压表，精度0.1mV。

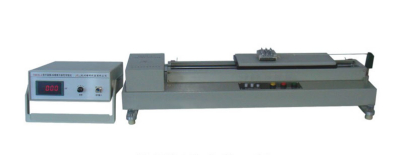

☆观系平面运动的静、动摩擦现象;
☆掌握平面静、动摩擦探究实验装通的使用方法;
☆测定不同材料相互间的静、动摩擦系数;
☆测力传感器:100g压阻力敏传感器;
☆定标用砝码:10gx9个;(可作为实验中的配重)
☆显示仪表:三位半数字式电压表，精度0.1mV;
☆测试样品:有机玻璃、硅橡胶、木材、铁、铝材料;
☆滑动平台运动速度慢、中、快三档可切换;
☆正、反运动方向均设有限位开关。

本仪器用音叉振动系统为研究对象，用电磁激振线圈的电磁力作为激振力，用压电换能片作检测
振幅传感器，测量受迫振动系统振动振幅与驱动力频率的关系，研究受迫动与共振现象及其规律。
