仪器主要配置
☆光具座(可为用户特制尺寸)、滑块(滑块侧面有专门刻线便于测量屏到缝的直线距离)、横向移
动支架多个(其中一个带刻度±25mm)、半导体激光器及专用电源。

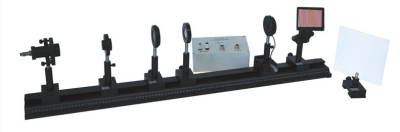

●18世纪法国科学家菲涅耳(Fresnel)用双棱镜将一束相干光的波前分成两部分形成分波面干涉，
利用测量干涉条纹间距(毫米量级)，求得光的波长(纳米量级)。目前很多物理实验教科书都将该
方法带入课堂，测量激光之波长。本双梭镜光干涉实验仪具有这方面的功能。

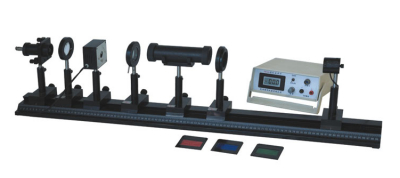

●当线偏振光通过某些透明介质时，光传播的方向会发生扭偏，这就是被称之为旋光现象。现已发
现光旋转与物质的类别，介质的长度以及光的波长均有密切的关系。如果是液体还与浓度有关。
本实验仪器就是做这方面的探讨

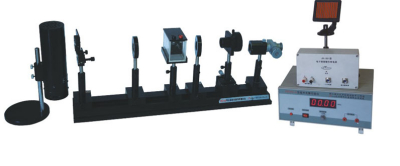

●光通过被超声波作用的液体介质而产生的超声衍射现象被称为声光效应，这种现象是光波与介
质中声波相互作用的结果。超声波调制了液体的密度，使原来均匀透明的液体，变成折射率周
期变化的“超声光栅’，当光束穿过时，就会产生衍射现象，并由此可以准确测量声波在液体中的
传播速度

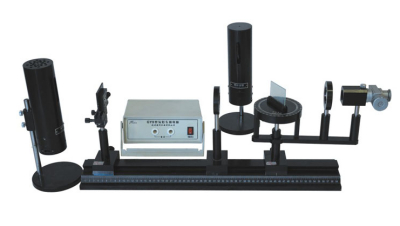

●1913年波尔提出一个原子模型可用于解释氢原子光谱，简述它的内容:原子中电子绕原子核旋转;
电子运动轨道量子化;其特点是轨迹中电子虽然加速，但不幅射能量;当由高能态跳到低能态时要发
射电磁波，并发光产生光谱，频率为△E/h经实验证明，氢原子光谱中可得到3个光谱系列:莱曼系列;
巴尔末系列;帕森系列。但只有巴尔末系列是处在可见光的范图之内，本实验就是对该系列进行观察
与测量。
仪器主要技术参数
☆半导体激光器，中心波长;650nm，带三维调节架;电源:+3V;

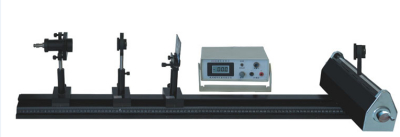

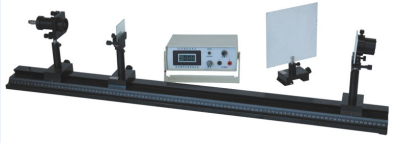

☆含单缝、单丝、光栅、双缝、圆孔等光刻衍射模板;
☆光强移动台:0-100mm可调，最小读数分辨率0.01mm;
☆二维调节架:上下0-30mm可调:左右0-55mm可调，带0.1mm游标:
☆光功率计:20μW、200μW、2mW和20mW四档，数字按键换挡;
☆导轨(长100.0cm，分度值1mm，可为用户特制尺寸);
☆FB835A型采用高清CCD摄像液晶屏显示替代传统的测微目镜。

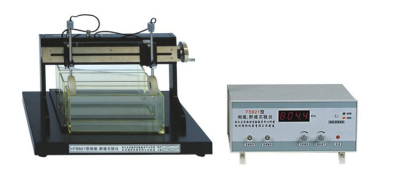

☆实验仪由信号源与实验架组成:
☆信号输出I：正弦波:600~900kHz，用于观测相速;
☆信号输出II:脉冲波:1MHz，用于观测群速;
☆大功率超声波发射和接收传感器，额定功率≥10W；
☆超声波发射和接收传感器相对距离:L=5~180mm，连续可调，毫米刻度尺读数;
☆实验架上装有三个溶液槽:200x6Ox100mm，可分别盛放清水、氯化纳溶液、甘油等;
●测定仪参数
☆压电换能器谐振频率:f=35KHz±3KHz;
☆测量介质:空气;测量方法:驻波法、相位法。

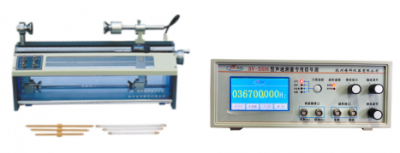

信号源参数
☆输出信号:正弦波，频率20~50KHz连续可调，5位LED数字显示；

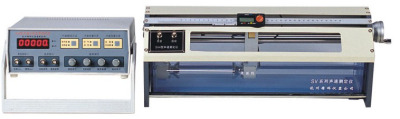

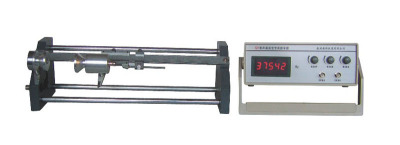

SV1型声速测定仪：测量距离：S=0~300mm；读数装置；游标尺，分辨率0.01mm（无螺距差）
一、概述：超声波在媒质中的传播速度与媒质的特性及状态因素有关。因而通过媒质中声速的
测定，可以了解媒质的特性或状态变化。同时，通过液体中声速的测量，了解水下声纳技术应
用的基本概念。
二、主要实验内容
1．了解压电换能器的功能，加深对驻波及振动合成等理论知识的理解。
2．学习用共振干涉法、相位比较法和时差法测定超声波的传播速度。
3．通过用时差法对不同介质的测量，了解声纳技术的原理及其重要的实用意义。
