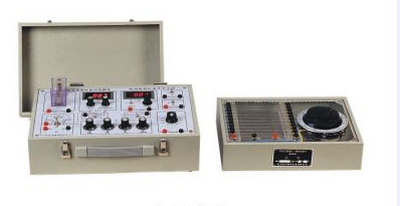

●该实验仪包含以下部件，搭建十一线电位差计测电动势，具有实验思路明确，原理性强的优点。
●仪器配置
●十一线电位差计、标准电势（1.01860V）、待测电势（0~190mV可调）、工作电压（3V,6V/10mA）、
滑线变阻器、AC5/7直流检流计（灵敏度三挡可调，最高档5×10-9/格）、JK1单刀开关、JK2双刀开关、及所有的实验连线。

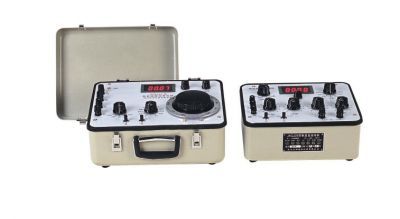

采用高灵敏度数字式检流计指示电桥平衡，检流计灵敏度10-7A内附稳压电源免用干电池。
☆JKQJ23型测量范围:1Ω~9.999Ω；精度:0.1级。
☆JKQJ44型测量范困:0.0001Ω~11Ω，精度:0.2级。
☆JKQJ23型测试电压多档可调;JKQJ44型内附大电流电源。

本电桥有市电型和电池型二种，市典型在普通型基础上改进而成，内附电子检流计和工作电源，单、
双臂电桥接上市电即可测量。
配置与参数

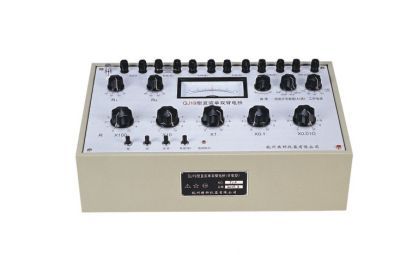

☆QJ19型测量范围：双桥：10-5Ω~102Ω 单桥：102Ω~106Ω
☆QJ32型测量范围：双桥：10-5Ω~102Ω 单桥：50Ω~106Ω 精度0.05级

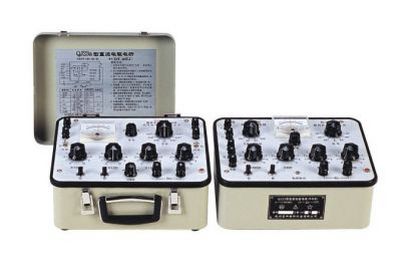

●本系列采用惠斯登电桥线路，具有内附检流计，仪器的整个测量机构安装在金属外壳内，轻巧且便于
携带，适宜在实验室及现场使用。有市电型和电池型二种，市电型:内附稳压电源，免用干电池。
☆QJ23型 测量范围：1Ω~9999000Ω；精度:0.2级。
☆QJ23A型 测量范围：精度:0.1级。
☆QJ23B型 测量范围：精度0.1级-
☆QJ24型 测量范围：精度:0.1级。
☆QJ23B具有三端法测量电阻，可进行模拟远距离测量。

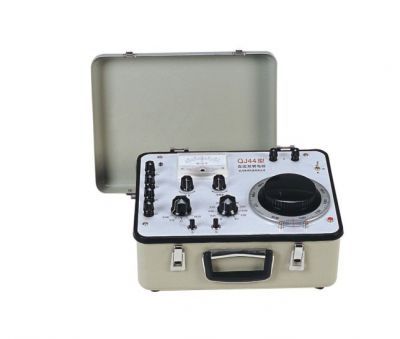

●符合《ZBY164-83测量电阻用直流电桥》标淮，内附晶体管检流计，适用于学校、工矿企业、实验
窒及野外测量金属导体的电阻率、导线电阻、直流分流器电阻、开关电器的接触电阻及各类型电机、
变压器的绕线电阻和升温试验等。本电桥有市电型和电池型二种，市电型:内附稳压电源，免用干电池。
☆QJ42型测量范围：0.0001~11Ω，精度:2级。
☆CJ44型测量范围：0.0001~11Ω，精度:0.2级。

配置与参数：
☆亥姆霍兹线圈单只400 匝，半径105mm，最大励磁电流：1A；
☆磁场测量范围：轴向±120mm，径向±45mm；
☆探测线圈旋转：0～360°，分辨率：±2°；
☆亥姆霍兹线圈间距：105mm 。

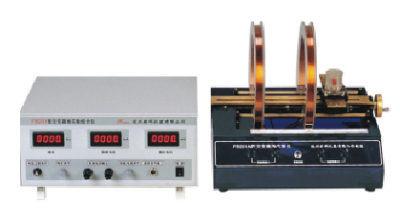

☆输出信号频率：30～200Hz，分辨率：0.01Hz；
☆输出电流：0～1A，分辨率：0.01A；
☆毫伏表量程：0～199.9mV，分辨率：0.1mV。

本实验仪用霍尔传感器测量亥姆霍兹线圈中磁场的变化。
☆了解用霍尔效应法测量磁场的原理，掌握霍尔法亥姆霍兹线圈磁场实验仪的使用方法。
☆了解载流圆线圈的径向磁场分布情况。
☆测量载流圆线圈和亥姆霍兹线圈的轴线上的磁场分布。
☆两平行线圈的间距改变为L=R，L=R/2，L=2R时,测定其轴线上的磁场分布。
☆稳压恒流源电流： 0～0.900A，连续可调；
☆磁场测试架机械结构：两个线圈的位置可以调节，d=R、d=R/2、d=2R；
☆测试传感器调节范围：轴向：±120mm，径向：±60mm；
☆线圈参数：匝数：每个400匝，线圈半径R=100mm；
☆95A集成霍尔传感器线性测量范围：-67mT～+67mT；
☆微特斯拉计分辨率：1μT；电流表显示精度：±2mA。

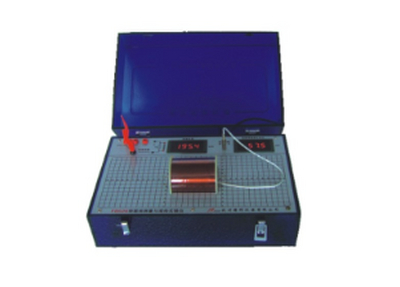

仪器主要技术参数
☆励磁电源：AC 15V，18V，24V，50Hz，三档可调，有输出短路保护；
☆励磁电流： 100～200mA；励磁线圈：直径：D=0.061m ；长度：L=0.080m；
☆螺线管线圈：匝数：N=2700匝；探测线圈有效半径：匝数：N=800匝；
☆探测线圈测试范围：轴向：±120mm，径向：±45mm；测试角度：±90°。

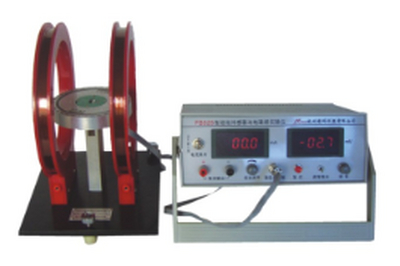

仪器特点和主要技术参数
☆实验仪的测试平台可方便地调节到水平与垂直位置；
☆磁阻传感器位置处于线圈轴线中心，确保实际磁感应强度能够与理论值相比较；
☆磁阻传感器灵敏度高，分辨率达到0.01μT；工作电流I=3mA；
☆亥姆霍兹线圈：线圈匝数N=400匝，半径R=10cm；
☆转盘转动角度范围：0～360°，最小分度值：2′；
☆测量地磁场水平分量、测量磁倾角不确定度小于5%。

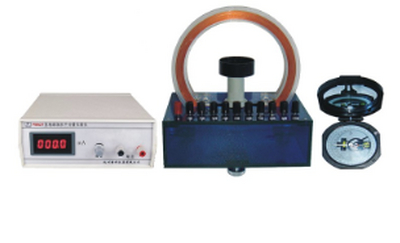

配置与参数
☆地质罗盘：精度 1°（标准计量产品），水准器：灵敏度30′±5′/2mm。
☆励磁线圈：有效半径 105mm， 匝数分10组 （递增10匝）。
☆地磁场测试平台6mm厚有机玻璃（无磁场、可调水平）。
☆测试仪恒流源：0～200mA、0～24V ，三位半数显。
