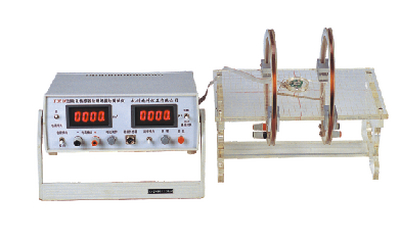

配置与参数
☆亥姆霍兹线圈：匝数：100，半径：R=100mm；
☆励磁电流：数显恒流源0～199.0mA，连续可调；
☆数字式特斯拉计：0～199.0μT、0～1999μT二档。

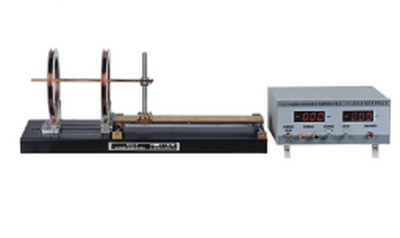

●配置与参数
☆两个线圈的间距：50mm～200mm连续可调；
☆测试传感器调节范围：轴向：0～250mm，径向：Y=±80mm，Z=±80mm；
☆线圈参数：匝数： 400匝，线圈平均半径R=0.100m；
☆95A集成霍尔传感器：
线性测量范围：-67m～+67mT，灵敏度：（31.3±1.3）V/T；
☆微特斯拉计显示分辨率：1μT；
☆导轨总长度：700mm，带刻度尺。

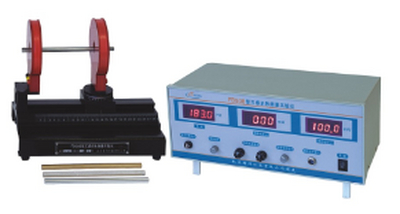

●由可移发射线圈与可转接收线圈及测量信号源组成，独特设计，使能探测发射、接收二线圈处各种
位置或加不同材质感应芯棒的互感、耦合系数、同名端等，内容丰富。

配置与参数

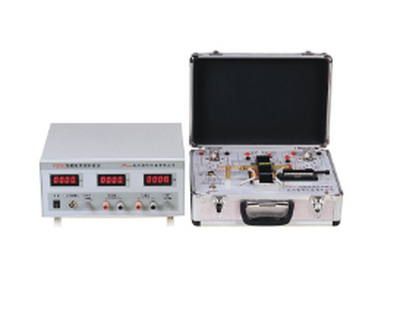

☆霍尔元件：GaAs，转换系数：177mV（mA·T）；
☆磁阻元件：InSb，具有线性和非线性完全不同的二种函数关系；
☆励磁电流：恒流源：IM=0～1000mA连续可调；
☆恒流源：Is=0～5mA，连续可调；
☆电磁铁气隙中心的磁场可大于500mT；
☆霍尔元件、磁阻元件的工作状态用继电器切换。

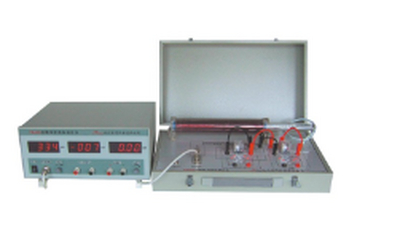

●对螺线管中霍尔元件移动尺作了创新改进,采用移动拉杆，即改进了单边移动拉杆霍尔元件易偏轴中心
的问题，同时克服 了二维移动尺容易损坏的缺点。

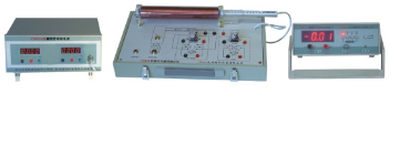

采用冲击法测定螺线管内轴向磁场分布。
☆励磁恒流电流：0～1000mA，三位半数显，分辨率1mA；
☆采用电子换向开关，带正向，反向，断开功能。
☆探测线圈：1500匝；
☆冲击法测量磁场准确度：优于3%；
☆标准互感器：MBH-4，L1：10mH，L2：10mH，互感值≤2.8mH。
☆DQ-3A冲击电流计分四档量程：
①19.99×10-9库仑，②199.9×10-9库仑；
③1.999×10-6库仑，④19.99×10-6库仑。

（铁芯型、亥姆霍兹线圈型两种配置）

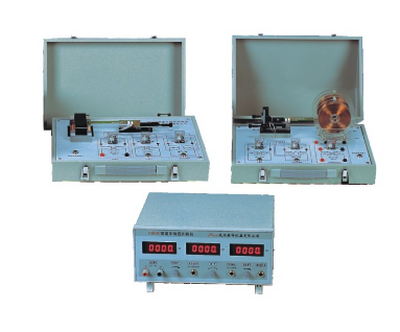

●可形象地观察到霍尔电势的产生，了解霍尔传感器的道理。线圈的励磁电流、霍尔传感器的工作电流
换向可用闸刀控
制，也可选用继电器控制。继电器取代双刀双掷开关，大大提高了仪器的可靠性，减少故障。
●配置与参数
☆霍尔灵敏度：190～230（mV/mA·T）；
☆励磁电流源：27V、0～0.5A，三位半数显；
☆霍尔元件工作电源（恒流）：12V，Is=0～5mA，三位半数显；
☆铁芯型：铁芯截面：32×16mm，气隙宽度：3mm；
☆亥姆霍兹线圈型：有效半径 R=51mm，线圈匝数1400匝，间距L=R；

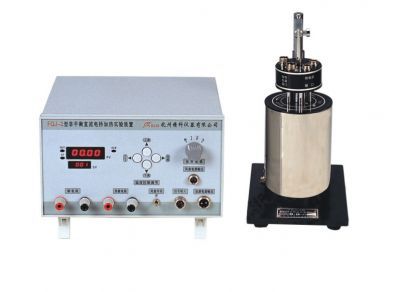

●配用各种平衡电桥，非平衡电桥做变温传感器实验。
●主要技术参数
☆仪器采用恒流源，变压器隔离、低电压加热，安全可靠；
☆采用单片机PID控温，控温范围：室温~120℃；控温精度：±1℃；分辨率：0.1℃
☆装置内附Cu50铜电阻；正温度系数热敏电阻:负温度系数热敏电阻等三种

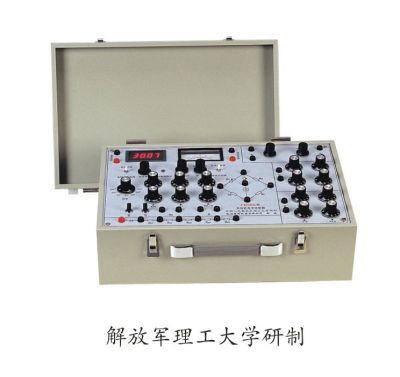

●解放军理工大学研制
●仪器主要由二个电阻箱、一个箱式直流单臂电桥、一组0~20V直流稳压电源(带数字式电压表），电子放
大检流计，二只多圈电位器、若干被测元件等组成。
☆电阻箱Ra，Rb:
①电阻调节范围:(0~10)×(1000+100+10+1)Ω:
②零电阻:(15±5)mΩ;参考功率:0.2W，标称使用功率:0.3W。
☆箱式直流单臂电桥:
①总有效量程：1Ω~11.1MΩ
②测量盘:（0~10）×(10000+1000+100+10+1+0.1)Ω
☆多圈电位器:调节范围:0-1K(0~10)×(1000+100+10+1)Ω
功率：3W

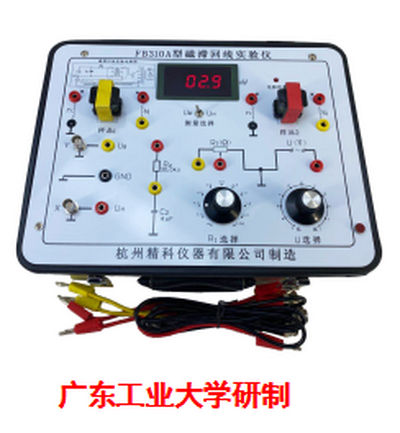

仪器通过示波器观察不同材料的磁化曲线和磁滞回线。
☆励磁电源共分十一档：0V，0.5V，0.9V，1.2V，1.5V，1.8V，2.1V，2.4V，2.7V，3.0V，3.5V；
☆用两种不同导磁率的铁芯测试样品：
☆磁路：L=75mm，N1=50T，N2=150T；
☆数显测量UB:2V档交流表测量，分辨率：0.001V；
☆数显测量UH:0.2V档交流表测量，分辨率：0.1mV；
☆通过改变交流电压值，让学生逐点描绘磁滞回线；
☆脱离示波器也能做磁滞回线实验；
☆仪器提供H，B二路信号输出接口，用来连接示波器观察磁滞回线；
☆仪器面板部有磁滞回线实验电路图。
