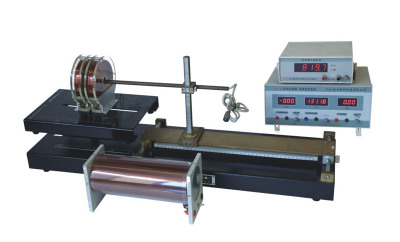

●本实验装置采用分体式设计，由螺线管、亥姆霍兹线圈、电流切换开关、通用磁学测定仪、道
流电源组成。
●主要实验内容
☆了通霍尔效应的基本原理；
☆霍尔元件相关参数的测量;
☆螺线管轴向磁场分布测试;
☆双线圈轴向磁场分布测试。
☆通用直流电源
●直流电源:电压0~30.00V可调;电流0~1.000A可调;粗调与细调。
☆测试架:由底板平台、按放待测螺线管和双线圈可升降样品台、螺线管和双线圈、移动导轨机
构组成。
☆了解霍尔效应的基本原理;
仪器主要配置
☆通用磁学测试仪:
(1)可调电压源:0~15.00V、10mA;
(2)可调恒流源:0~5.000mA、0~9.999mA可变量程:
(3)4位半数字电压表:200mV、2V和20V三档自动量程转换。

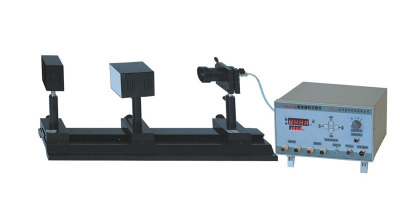

●主要实验内容
☆了解黑体辐射实验规律;
☆测量同温度下不同介质面热辐射量，包括黑面、白面、光滑面、粗糙面;
☆测量热辐射同介质情况下与温度的关系;
☆验证辐射与距离平方成反比定律;
☆验证斯特藩-波尔兹曼定律:E(T)∝A6T4;
☆验证维思定律:TλM=b;
☆其他各种自主性设计实验。
●仪器主要配置
☆红外热电堆传感器、温度控制仪、斯特普灯、光学导轨组成。

●实验内容
☆直流电桥、非平衡电桥、交流电桥
☆介电常数
☆应变片传感器持性研究
☆温度传感器特性研究
☆铁磁材料居里温度测量
仪器主要配置及技术参数
☆信号源:频率范围0-99999Hz，方波、正弦波二种，自动切换量程，频率调节粗、细二档。
☆数显直流稳压电源:0-15V连续可调，电流100mA，具有短路保护功能;
☆交流电流表:200mV、2000mV二档;交流检流计，待测元件盒:电阻、电容、电感多个
*PID智能控温仪;室温-100℃
☆介电常数测试架:极板调节距离:0-20mm.最大电容:400PF;

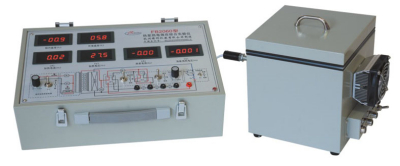

●本仪器可开设热机和热泵热效应实验。测量热机的实际效率及热泵实际性能系数，可与理论最
大值作比较。还可测量热电转换器(帕尔帖器件)的性能。
●实验内容
☆测量热泵的实际效率和卡诺效率
☆测本实验装置的热机效率
☆测定热泵的性能系数
仪器主要配置及技术参数
☆半导体制冷片致冷电源、恒流源三位半数字表显示。
☆电热器加热把电源、恒流源、三位半数字表显示。
☆保温胆内外最大温差:半导体致冷△t≥18℃；半导体致热△t≥30℃
☆保温胆内热保护动作温度：t=55℃

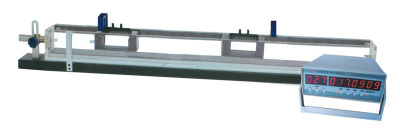

●实验内容
☆了解磁悬浮的物理思想和永磁悬浮技术;
☆探索牛顿第二运动定律;
☆验证功能原理;
☆用两个磁悬浮滑块，设计多种弹性和非弹性碰撞实验。
●仪器主要配置及参数
☆磁悬浮导轨、磁悬浮小车;
☆磁场强度:200mT;磁悬浮高度;约15mm;
☆计时范围:0.0Oms-99999.99ms，
☆测速范围:0.00cm/s-600.00cm/s:
☆测加速度范围:0.00cm/s2-600.00cm/s2，可实现十组加速度、十二组碰撞实验数据测量存储。

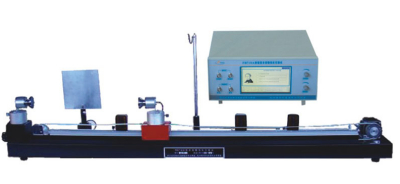

●仪器主要配置与技术特点
☆仪器由信号发生器和功率放大器、接收放大器、微处理器，触摸屏液晶显示器，步进电机，电机
控制棋块，超声收、发射换能器，光电门、小车等组成。
☆提供>7条变速曲线，可正反方向选行
☆双重限位保护，光电门自检限位，行程开关限位
☆系统测频精厦:±0.5 Hz;系统测速精度:±0.002m/s
☆换能器旋转角度:0-180度可调
☆时差法相位法，驻波法及多普勒效应法测量声速精度＜3%
☆触摸屏彩色液晶显示主菜单:7英寸LED背光，分辨率800x480，触模屏无按键接触不良问题。

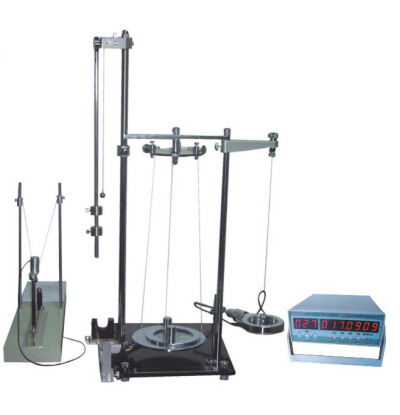

●主要实验内容及配置（可选配）
☆单摆、复摆及自由落体实验装置
1.单摆:了解和验证单摆周期与摆长的关系，测定本地区的重力加速度;探究单摆在大摆角状态下的
运动规律。单摆、复摆均在此实验支架上进行，并可拓展升级自由落体等多种力学实验。
2.复摆:测量重力加速度，研究非线性运动规律，改变双重距离研究无阻尼状态时运动规律。
3.自由落体:掌握和了解用自由落体法测量重力加速度的基本原理与方法。
☆三线摆与扭摆实验装置
1.用三线摆法测定物体的转动惯量
2.测定二个质量相同而质量分布不同的物体的转动惯量，进行比较
3.用三线摆测定圆环对通过其质心且垂厦于环面轴的转动惯量，验证平行轴定理
4.钢丝切变模量的测定
5.测定刚性金属圆盘的摆动周期
6.测定刚性金属圆盘加圆环的摆动周期
7.累积放大法测量周期运动的周期。
☆双线摆及惯性称实验装置
1.双线摆:研究二个球体的碰撞以及碰撞前小球的单摆运动和碰撞后被撞球的平抛运动，求碰撞前
后的能量损失。
2.惯性秤:研究物体惯性质量与引力质量的关系和重力对惯性秤的影响。
☆多功能液晶计时计数微秒仪
1.提供四种工作方式:①摆动周期测量;②转动周期测量;③瞬时速度测量;④计时。
2.可设置周期次数:0-199次，计时总时间:999999.999999s，计时精度1μs:
3.可以与多种传感器连接，按实验要求进行多种参数的设置，具有强大的数据测试、存储与查询
功能。
4.采用液晶显示器，不仅可以进行文字显示，并可以再液晶屏上直接检测试结果画出其相应轨迹
图。使试验结果直观、明瞭，对于探究性实验具有十分重要的意义。

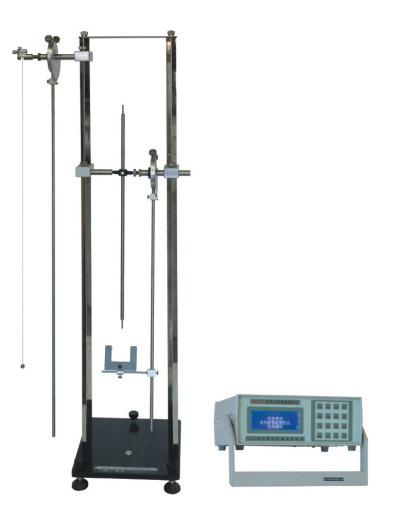

●三线摆、扭摆和单摆，都属于大学基础物理和中学物理教学中的重要的必做实验。本公司把这几
个实验有机地组合在一起，达到一机多用的目的，经过不同实验方法和实验手段的横向对比，有利
于提高学生的对科学实验的学习兴趣，激发他们的创新意识，锻炼他们的动手能力。
●主要实验内容及配置（可选配）
☆三线摆:测量物体的转动惯量，验证转动的平行轴定理。
☆单摆:了解和验证单摆周期与摆长的关系，测定本地区的重力加速度，研究单摆在大摆角状态下
的运动规律，设有单摆阻挡棒研究单摆特性。
☆复摆:测量重力加速度，研究非线性运动规律。改变双重距离研究无阻尼状态时运动龟苓膏。
☆双线摆:研究二个球体的碰撞以及碰撞前小球的单摆运动和碰撞后被撞球的平抛运动，求碰撞前
后的能量损失。
☆惯性秤:研究物体惯性质量与引力质量的关系和重力对惯性秤的影响。
☆自由落体:掌握和了解用自由落体法测量重力加速度的基本原理与方法。
☆多功能计时计数仪:九位数显，计时999.999999s，分辨率1μs，计数0~999次可任意设定存储查
询，采用高灵敏度光电门。

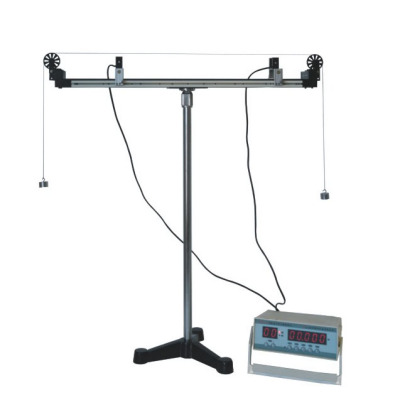

●使用滑轮、砝码组和细线(加挡光片)，光电门及电子计数器组成摩擦阻力极小系统，不用
气垫导轨可进行牛顿第二定律的验证等各种道线选动实验。
●仪器主要配置及技术参数
☆合金铝实验台：长80cm,二滑轮距离87cm
. ☆数字计时器:具有存储功能，微秒级时基，高精度测量时间间隔。
