1.输入电源：单相三线AC220V±10% 50Hz
2.装置容量：≤1.5kVA
3.外型尺寸：1500mm×800mm×1400mm

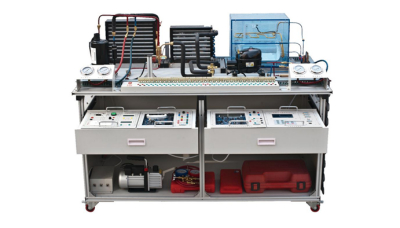

4.空调系统压缩机：输入功率585W
5.冰箱系统压缩机：输入功率65W
6.制冷剂类型：空调系统R22、冰箱系统R600a
7.安全保护：具有漏电压、漏电流保护，安全符合国家标准

●电气控制柜参数
（1）电源：三相四线AC380V±10% 50Hz
（2）装置容量：＜2kVA
（3）外形尺寸：800mm×600mm×1800mm（钢质，厚度1.5mm）
（4）漏电保护：漏电动作电流≤30mA
（5）缺相自动保护、过载保护

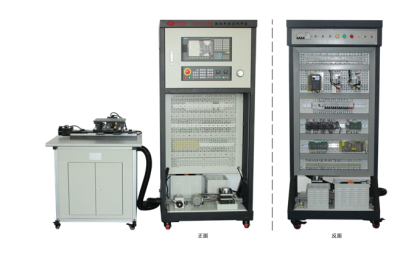

●数控机床功能部件参数
（1）工作台面积：280mm×250mm
（2）X/Y轴行程：300mm×300mm
（3）滚珠丝杠：磨制5级精度，直径20mm，导程5mm
（4）直线导轨：H级精度，规格20
（5）电动刀架：4工位
（6）外形尺寸：800mm×800mm×960mm

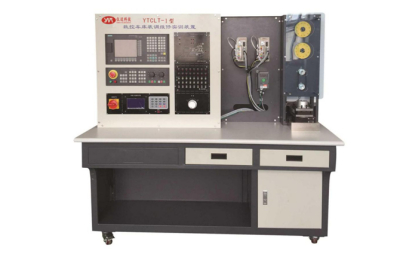

1.开放式安装，便于观察系统组成、结构和连接关系，具有数控系统的安装调试、参数设置、PMC
编程、故障诊断与维修、数控编程与加工操作等多项实训功能，同时还具有数控车床典型故障设置、
诊断与排除等维修考核功能。
2.模块化设计，将数控车床的整套电气控制系统按功能进行模块化区分，布局合理，便于学生了解
各部分的组成、连接与调试。
3.以实际工作任务为载体，按工作过程可分解出若干项目任务，通过使用、训练和培训，能充分锻
炼学生对数控机床的安装、接线、调试、故障诊断与维修等综合能力。

1.安全性：配套有安全防护系统，可对传动部件运行空间进行防护；具有漏电保护、短路保护、
接地保护等功能。
2.拓展性：系统采用开放式、模块化结构设计，配有万能机械搭接底板和工业器件模块，根据项
目任务要求，可自由调节安装底板，运用装配、检测、调整等技能以及机械结构、机械传动、电
气控制原理等方面的专业知识，完成不同工业机械传动系统的组合安装、检测、调整、通电运行
调试等项目实训。
3.实用性: 采用传统量具检测和先进的仪器检测等多种模式测量机械装调精度，与工业现场一致，
面向企业实干型技能型人才培养。
4.标准化：采用国际标准化的工业器件，如ABB工业电机、工业轴承座、工业联轴器及工业级传
动件等。

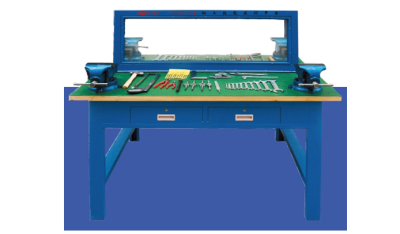

1.本装置适合高职院校、职业学校、技工学校机械制造与维修类专业的教学与技能实训，锻炼学
生的划线、錾、锉、锯、螺纹加工等钳工技能。也适合职业培训学校、职教中心、鉴定站/所等
相关课程的技能鉴定考核。本实训平台配备四套实训设备，可供四组学生同时实训。
2.可以完成各种常用工具（如锤、锯、锉、凿等）的认识和使用，掌握划线、装配、调试、维修等
技能。
3.可培养学生的划线、锯削、锉削、錾削、攻丝、绞孔等实际的动手操作能力，具有较强的实操性。
4.实训装置主要由实训台、防护网以及各种实训工具构成。

1.工作电源：单相三线AC220V±10% 50Hz

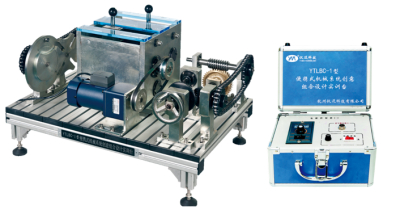

2.实训台架采用铝合金型材结构，台面为带“T”形槽的铝合金型材操作面板，便于机械系统的设计
和固定。机械零件主要材质为45号钢，表面镀铬或发黑处理，光亮无毛刺等。系统面板采用铝质
面板，文字符号采用现代彩色蚀刻喷描技术处理，面板标识图线清晰经久耐用。
3.实训台能够拼装出各种单级传动和多级组合传动方案，能对比分析不同方案的传动特点，提高
学生动手能力和学习兴趣，加深对各种机械传动方案的理解。
4.实训台架外形尺寸为720mm×500mm×600mm。

1.工作电源：单相三线AC220V±10% 50Hz
2.电源控制箱1个：提供交流调速器，给交流减速电机提供可调电源
3.交流减速电机1台：额定功率 90W，减速比1:120，调速范围 0～10r/min
4.实训台架采用钢制结构，面板采用铝质面板，文字符号采用现代彩色蚀刻喷描技术处理，面板标
识图线清晰经久耐用。实训台架1250mm×400mm×650mm，电源控制箱250mm×170mm×150mm。

1.减速器全部采用铝合金制造，结构坚固可靠，适合学生折装用。
2.减速器参考标准减速器进行人性化设计,外形美观大方。
3.减速器中零件的公差配合既考虑了设计要求，也考虑了拆装的需要。
4.配置八种减速器和一套拆装测量工具，能够为学生设计、测量和绘制零件图、装配图提供实物
依据，让学生了解减速器的基本结构和装配技术要求，使学生掌握减速器装拆工艺、加工工艺等
技能。

1.工作电源：单相三线AC220V±10% 50Hz。

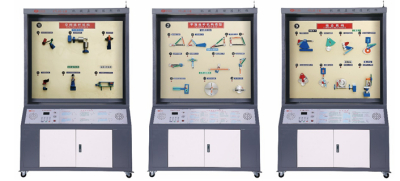

2.▲陈列柜中模型动作和讲解由多功能语音播放控制系统控制，系统主要由4.2寸液晶触摸屏、无
线遥控器、语音播放器、双声道功放板、多路继电器控制板等组成。
3.▲触摸屏上显示模型对应序号、音量调节、循环、重复和停止等按钮。通过触摸屏上按钮操作
可实现单个模型讲解、转动，模型按顺序循环讲解、转动，模型重复讲解、转动，以及调节音量
大小等功能。
4.通过遥控器可无线控制（相应按键对应模型序号）陈列柜中相应模型。
5.陈列柜内装有两个扬声器，满足100平方米实训室教学要求。
6.单个陈列柜外形尺寸（长×宽×高）：1220mm×530mm×1950mm。

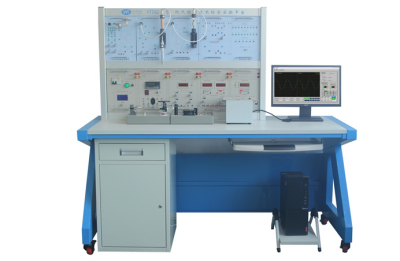

1.实验桌采用“K”字形字形旁脚支架，旁脚采用冷压工艺一次成型，桌面为防火、防水、耐磨高密
度板，采用嵌入式安装，有效防护桌面板。
2.各传感器模块独立，模块采用一次成型的高强度塑料外壳，面板采用PCB制作而成，表面印有电
气线路图，可根据实验内容和技能训练的需要，自由搭建实验线路，适合开展课程设计和毕业设计。
3.采用高速USB2.0采集卡，多路模拟量输入，多路开关量输入、输出，最大采样频率可达至400kHz。
4.输入电源：单相三线AC220V±10% 50Hz
5.装置容量：＜500VA
6.外形尺寸：1655mm×700mm×1584mm
7.安全保护：具有漏电保护功能，安全符合国家相关标准
