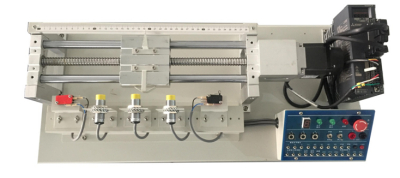

模型采用之山交流伺服驱动器及伺服电机，额定功率400W，采用配有直线移动装置（螺旋丝
杠驱动）、位置显示尺、接近开关3个、限位开关2个、钢质安装底板、控制接口面板等。可完
成步进系统和伺服系统参数的设置和系统的定位控制等。

1.输入电源：单相三线AC220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.容 量：＜350VA
4.外形尺寸：490mm×380mm×140mm

1.输入电源：单相三线AC220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.外形尺寸：高强度铝合金保护箱，446mm×336mm×143mm

1.输入电源：单相三线AC220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.外形尺寸：高强度铝合金保护箱，446mm×336mm×143mm

1.输入电源：单相三线AC220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.外形尺寸：448mm×338mm×190mm

1.输入电源：单相三线AC220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.外形尺寸：448mm×338mm×190mm

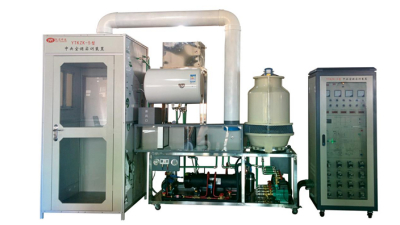

1.电源：三相五线AC380V±10% 50Hz
2.外形尺寸：4200mm×2000mm×2100mm
3.制冷剂类型：R22
4.最大供冷量：≤4.0kW
5.制冷额定功率：1.7KW
6.制热额定功率：2.1KW
7.冷却循环水泵：38L/min 扬程10米
8.冷冻循环水泵：38L/min 扬程10米
9.供热循环水泵：38L/min 扬程10米
10.风机盘管：350m3/h

1.电源：三相五线AC380V±10% 50Hz
2.外形尺寸：3000mm×1000mm×2100mm
3.制冷剂类型：R22
4.最大供冷量：7.5kW
5.冷却循环水泵：38L/min 扬程10米
6.冷冻循环水泵：38L/min 扬程10米
7.供热循环水泵：38L/min 扬程10米
8.模拟锅炉功率：1500W 容量：60L
9.风机盘管：350m3/h
10.系统保护：具有高低压力、过热保护装置
11.安全保护：具有电压型、电流型漏电保护装置，安全符合国家标准

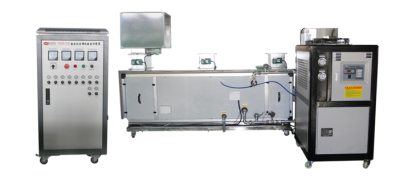

1.装置集制冷系统、空气处理、过程控制、工程组态技术于一体。其本身不带冷、热源，是以冷、
热水或蒸汽为媒介，用以完成对空气的过滤、加热、冷却、加湿、消声、新风处理和回风混合等
功能的工程组合式机组。
2.装置底座采用不锈钢底座，机组采用工业组合式空气处理机组，器件贴有名称标识，学生可直
观认识各种现场元器件及了解整个工作流程。
3.混合段、过滤段、表冷段、加热段、加湿段、消声段、风机段等功能段独立制造，依据不同的
使用要求加以组合。
4.采用加强型铝合金框架结构，利用高强度联角件将机组连接成坚实的整体。箱体面板为双层壁
板结构，内层为镀锌钢板，外层为白色复合钢板，中间采用25mm～50mm厚的无氟聚氨脂封闭
作为保温材料。
5.采用工业冷水机组，接近现场应用。
6.设有电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护。
7.系统采用实际工程应用的组合式空调机组结构，安全保护、显示功能等一致。

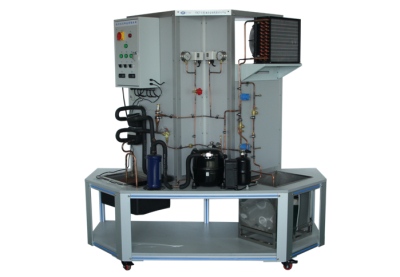

1．设备是依据世界技能大赛“制冷与空调”项目而研发的实训平台，目的在于掌握安装和调试制
冷系统中一系列技能，需独立完成制冷组件、制冷系统、电控系统的加工、安装及系统测试、
调试，及对空调设备进行故障排查及检修等。
2．设备采用模块化设计组合形式、实用性与展示性相结合，全面结合现代制冷技术及技能特点，
锻炼学生的综合技术能力。
